شماره مدل: CNW330 10-40KVA
ظرفیت اسمی: 10-40KVA
ولتاژ اسمی: ۲۰۸ ولت متناوب
حداکثر محدوده ولتاژ ورودی: ±۲۰٪
فرکانس اسمی: 50/60 هرتز
مورد شماره :
CNW330 10-40KVAسفارش (MOQ) :
1پرداخت :
T/Tمبدا محصول :
Chinaرنگ :
RAL7035بندر حمل و نقل :
Shenzhenزمان بین شروع و اتمام فرآیند تولید :
3 weeksوزن :
273-602 Kgکاربرد

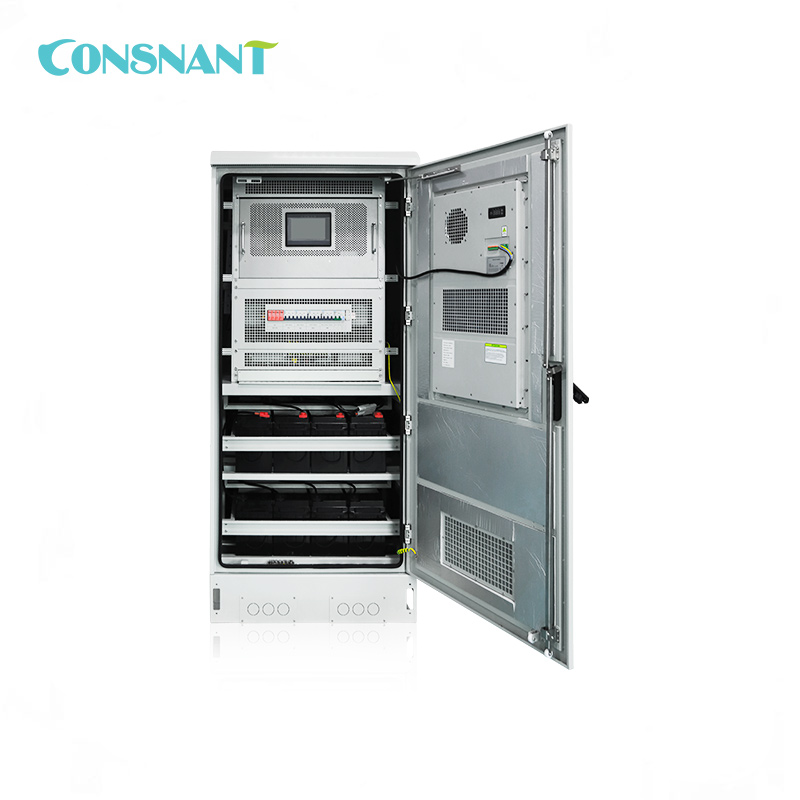

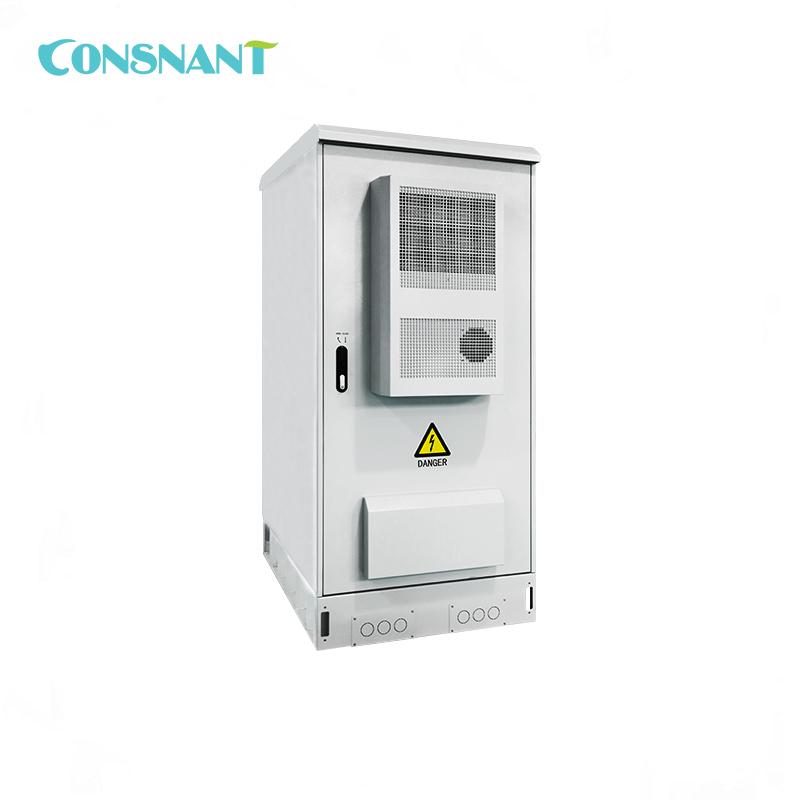

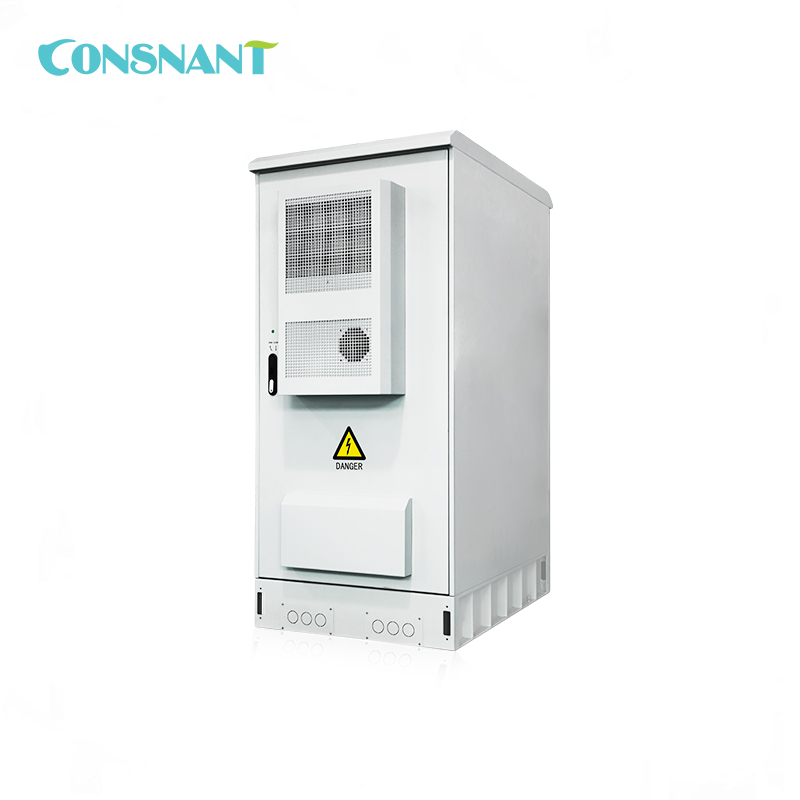

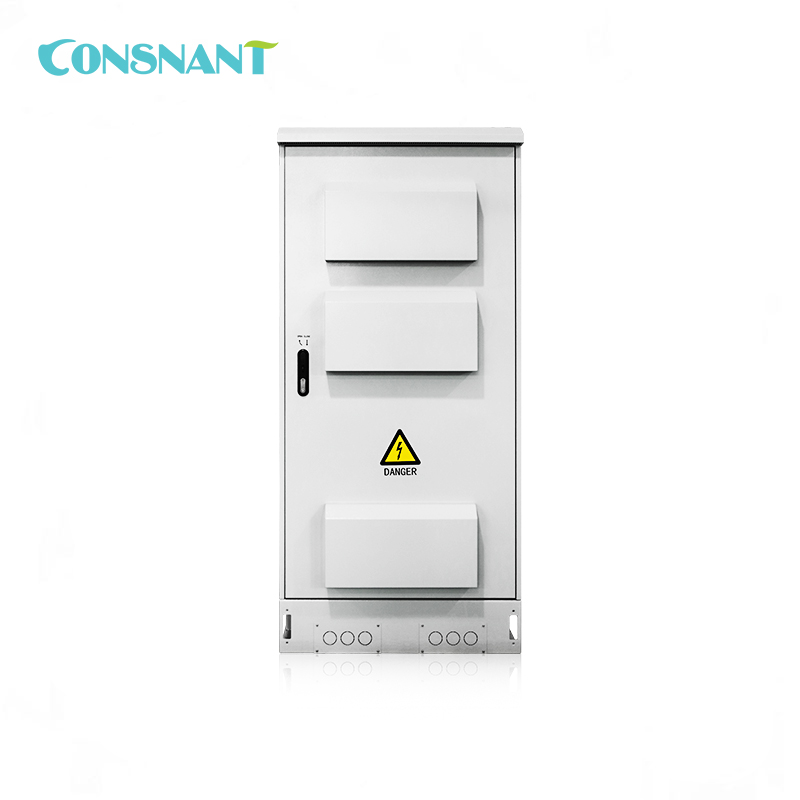

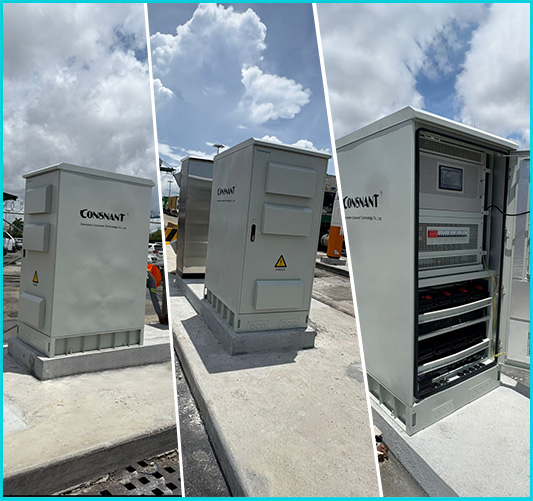

سری UPSهای CNW330 ما برای استفاده در فضای باز، به طور ویژه برای ایستگاه‌های مخابراتی طراحی شده‌اند.چه در سایت‌های دورافتاده و چه در شبکه‌های شهری استفاده شود، تیم حرفه‌ای ما می‌تواند طراحی کند راه حل هایی برای سناریوهای مختلف کاربردی، چه در فضای باز و چه در فضای داخلی، برای اطمینان از عملکرد روان بهره برداری از تجهیزات برق.

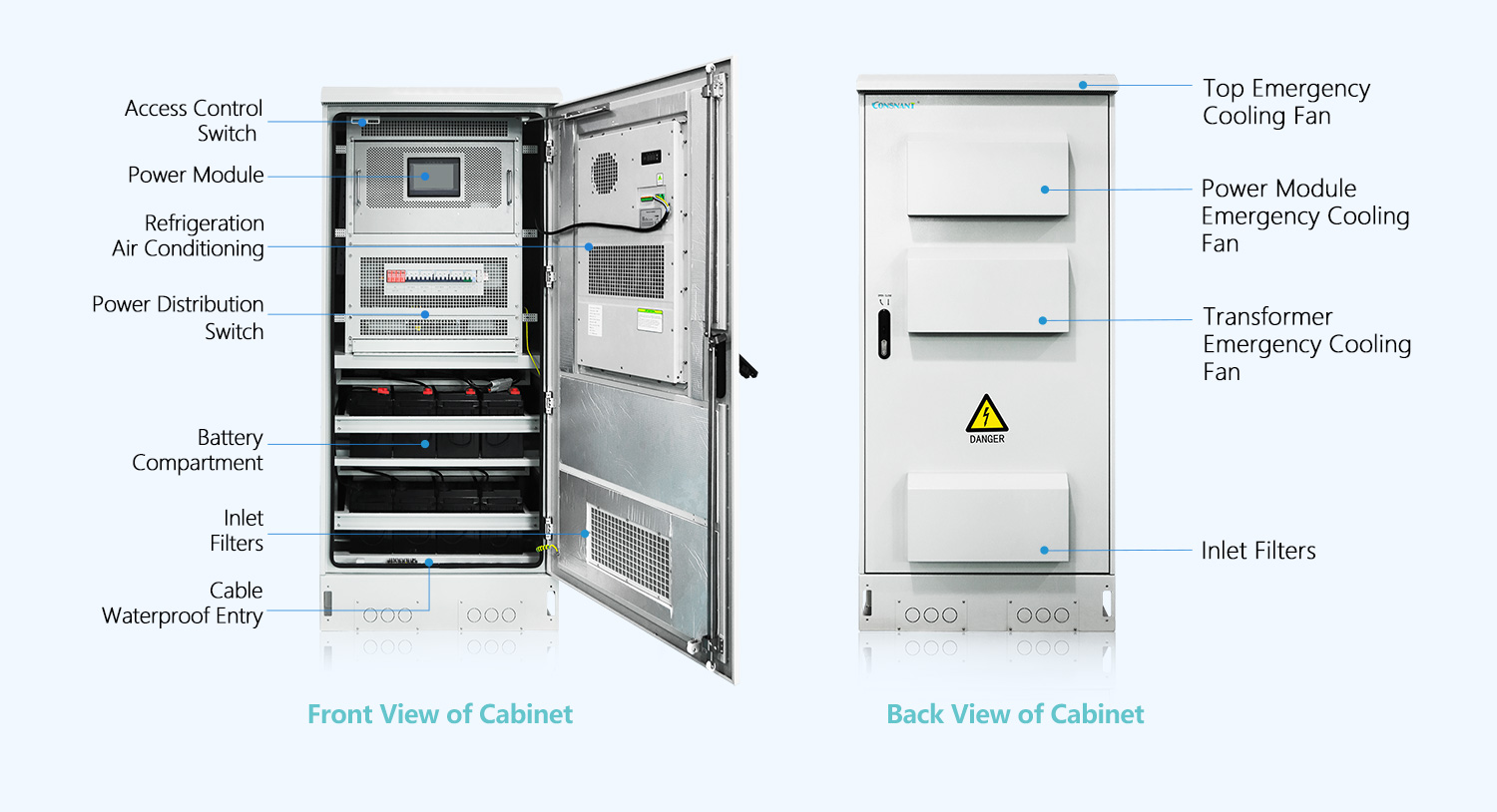

نمودار طرح سیستم:
یو پی اس از بلوک های زیر تشکیل شده است:
یکسو کننده
برق AC ورودی را به برق DC تبدیل می‌کند، توابع آن به شرح زیر است:
- تغذیه اینورتر با جریان مستقیم.
- شارژ خودکار باتری. ابتدا باتری را تا ۸۰٪ شارژ شناور کنید، سپس آن را با ولتاژ ثابت شارژ کنید.
جریان شارژ به ۱۵٪ از مقدار آمپر ساعت باتری (ذخیره شده در حافظه!) محدود می‌شود. این جریان شارژ تنها زمانی اجرا می‌شود که کل خروجی از ۱۱۰٪ مقدار نامی تجاوز نکند.
باتری خارجی
انرژی ذخیره شده برای تغذیه بار را در زمانی که هیچ ورودی برقی به یو پی اس وجود ندارد، فراهم می‌کند.
فیلتر کاهش هارمونیک (اختیاری)
فیلتر، در طبقه جلویی یکسوساز، اعوجاج هارمونیکی جریان ورودی را کاهش می‌دهد. این فیلتر از دو سلف و چندین خازن تشکیل شده و توسط یک فیوز محافظت می‌شود.
اینورتر
برق DC یکسوکننده یا باتری را به برق AC تبدیل می‌کند. این قطعه همیشه در شرایط کاری خود باقی می‌ماند تا برق مورد نیاز بار را تأمین کند.
سوئیچ استاتیک
امکان تغییر خودکار یا دستی بین خروجی INVERTER و خروجی BY-PASS به صورت بلادرنگ (real time) را فراهم می‌کند.
در عین حال، این سوئیچ استاتیک دارای یک دستگاه «حفاظت از بازخورد» است تا از بازخورد جریان ناشی از خطاهای غیرعادی SCR جلوگیری کند.
SWMB
کلید SWMB را روشن کنید و کلیدهای دیگر SWIN، SWBY یا SWOUT را خاموش کنید، UPS برای اهداف تعمیر و نگهداری ایزوله خواهد شد. در این مرحله، بار همچنان می‌تواند بدون اینکه تحت تأثیر قرار گیرد، برق دریافت کند، زیرا هیچ ولتاژی در داخل UPS وجود ندارد (ولتاژ فقط در بلوک ترمینال ورودی/خروجی و بخش سوئیچ وجود دارد. اما در UPS با خروجی سه فاز، خط خنثی جدا نشده است!).
پارامترهای فنی
مدل | سی‌ان‌دبلیو۳۳۰-۱۰کی | سی‌ان‌دبلیو۳۳۰-۱۵کی | سی‌ان‌دبلیو۳۳۰-۲۰کی | سی‌ان‌دبلیو۳۳۰-۳۰کی | سی ان دبلیو ۳۳۰-۴۰ کیلووات |
ظرفیت | ۱۰ کیلووات | ۱۵ کیلووات | ۲۰ کیلووات | ۳۰ کیلووات | ۴۰ کیلووات |
پارامترهای سیستم | |||||
رابطه بین ضریب توان خروجی cosφ و بار | |||||
بار القایی 0.5~0.8 | ۱۰۰٪ | ||||
بار القایی 0.8~1.0 | ۱۰۰ تا ۸۰٪ | ||||
۱.۰ بار خطی | ۸۰٪ | ||||
بار خازنی 0.8~1.0 | ۸۰٪ | ||||
بار خازنی 0.5 ~ 0.8 | ۷۰٪ | ||||
بار کامپیوتر | ۸۰٪ | ||||
راندمان کلی (حالت عادی) بار ۱۰۰٪ |
۹۲٪ | ||||
۵۰٪ بار | ۹۰٪ | ||||
کارایی کلی (مدل اقتصادی): بار ۱۰۰٪ |
۹۸٪ | ||||
حداکثر جریان نشتی (میلی آمپر) | ۱۰۰ | ||||
حالت اقتصادی آماده به کار | عملکرد استاندارد | ||||
میانگین زمان بین خرابی‌ها (MTBF): | ۲۰۰۰۰۰ ساعت | ||||
پورت نظارت بر کامپیوتر | پیکربندی استاندارد RS232، RS485 / MODBUS | ||||
دمای عملیاتی | -10° ~ 50 °C | ||||
حداکثر رطوبت نسبی | ۹۵٪ (غیر متراکم) | ||||
خنک کننده | تهویه اجباری (سرعت فن با توجه به بار و دما تغییر می‌کند) | ||||
حداکثر ارتفاع | توان نامی در ۱۰۰۰ متر (افزایش ۱۰۰ متر و کاهش -۱٪)، حداکثر ۴۰۰۰ متر | ||||
نویز (دسی بل) | ۵۲ تا ۵۸ | ||||
کلاس حفاظتی (EN 60529) | IP55 | ||||
روش خط ورودی و خروجی | پایین/پشت | ||||
استاندارد ایمنی | مقررات ایمنی: GB4943، EN 50091-1؛ EMC: GB7260.2، GB/T 17626.2~5EMC، EN 50091-2 | ||||
پارامترهای فیزیکی | |||||
عرض (میلی‌متر) عرض | ۹۰۰ | ۱۰۶۰ | |||
عمق * ارتفاع (میلی‌متر) | ۱۲۰۰*۱۹۵۰ | ۱۲۹۵*۱۹۵۰ | |||
وزن (کیلوگرم) (باتری شامل نمی‌شود) | ۲۷۳ | ۲۹۹ | ۳۱۱ | ۴۵۴ | ۶۰۲ |
ورودی یکسو کننده | |||||
ولتاژ نامی | سیم سه فاز 208 ولت AC | ||||
محدوده ولتاژ | ± 10٪ (± 20٪ قابل تنظیم) | ||||
فرکانس نامی | شناسایی خودکار ۵۰/۶۰ هرتز | ||||
محدوده فرکانس | ۴۵ تا ۶۵ | ||||
عملکرد شروع نرم با توان ورودی | بله، 0-100٪، 10-300 ثانیه قابل تنظیم | ||||
ضریب توان ورودی cosφ | تا 0.99 (با فیلتر هارمونیک) | ||||
مولفه هارمونیک جریان ورودی (THDI) | حداقل<۵٪ (با فیلتر هارمونیک) | ||||
حداکثر جریان ورودی [A] | 33 | 49 | 66 | 99 | ۱۳۳ |
خروجی یکسو کننده | |||||
ولتاژ نگهداری (20 درجه سانتیگراد) | باتری نوع ۱ و ۲: ولت = (۲.۲۶۶ * ولتاژ الکتریکی) ولت مستقیم | ||||
نوع باتری ۳: ولت = (۲.۲۱ * ولتاژ الکتریکی) ولت مستقیم | |||||
نوع باتری 0: مقدار ولتاژ بین نوع 1 و 2 است و محدوده تنظیم مقدار ولتاژ V = (2.09~2.4) * el. [Vdc] | |||||
ولتاژ شارژ (20 درجه سانتیگراد) | نوع باتری ۱ و ۲: ولت (درصد شارژ مجدد)<۹۵٪= (۲.۳۲ * ولتاژ متوسط) ولت دی سی | ||||
نوع باتری 3: ولت (%شارژ مجدد)<۹۵٪= (۲.۴ * ولتاژ متوسط) ولت دی سی | |||||
نوع باتری 0: مقدار ولتاژ بین نوع 1 و 2 است و محدوده تنظیم مقدار ولتاژ V = (2.09~2.4) * el. [Vdc] | |||||
حداکثر ولتاژ شارژ | (۲.۳۲ * الکتریکی) ولت دی سی | ||||
دقت تثبیت ولتاژ خروجی شارژر | 1% | ||||
مولفه ولتاژ ریپل DC | ≤1٪ | ||||
باتری | |||||
تعداد واحدها (ولتاژ نامی) | ۱۶ واحد (۱۹۲ ولت DC) | ||||
تنظیم جریان شارژ | ۰.۱ آمپر × C10 | ||||
ولتاژ خاتمه تخلیه باتری | باتری ۱، ۲ و ۳: جریان تخلیه بدون بار، Vmin=(1.81 * el.) [Vdc] | ||||
باتری ۱، ۲ و ۳: جریان خروجی = ظرفیت آمپر ساعت، ولت دقیقه = (۱.۶۵ * ولت جریان مستقیم) | |||||
باتری ۱، ۲ و ۳: جریان خروجی > ظرفیت آمپر ساعت، Vmin=(1.60 * el.) [Vdc] | |||||
نوع باتری 0： مقادیر پیش‌فرض کارخانه، Vmin=(1.67 * el.) [Vdc] محدوده تنظیم Vmin =(1.57~1.88)*el. [Vdc] | |||||
خروجی اینورتر سه فاز | |||||
ظرفیت نامی [کیلوولت آمپر] | 10 | 15 | 20 | 30 | 40 |
توان نامی [کیلووات] | 8 | 12 | 16 | 24 | 32 |
ولتاژ نامی [V] | سه فاز چهار سیمه ۲۰۸ ولت AC | ||||
جریان نامی [A] | 22 | 33 | 44 | 66 | 88 |
تنظیم ولتاژ فاز | ۱۱۲ تا ۱۳۵ ولت (کنترل پنل) | ||||
ضریب اوج (Ipeak/Irms) | ۳：۱ | ||||
شکل موج | موج سینوسی | ||||
تغییر فاز ولتاژ (درجه) بار ۱۰۰٪ متعادل | ± ۱' | ||||
تغییر فاز ولتاژ (درجه) بار ۱۰۰٪ نامتعادل |
± ۲' | ||||
اختلاف ولتاژ فاز بار ۱۰۰٪ متعادل |
± ۱٪ | ||||
اختلاف ولتاژ فاز بار ۱۰۰٪ نامتعادل |
± ۳٪ | ||||
محتوای هارمونیک کل (THDv) بار خطی ۱۰۰٪ |
<2% | ||||
محتوای هارمونیک کل (THDv) بار غیرخطی ۱۰۰٪ |
<5% | ||||
پایداری ولتاژ ثابت | ± ۱٪ | ||||
پاسخ ولتاژ گذرا | ± ۵٪ در عرض ۱۰ میلی‌ثانیه | ||||
فرکانس نامی | همانند ورودی | ||||
پایداری فرکانس | ± 0.5% در حالت ناهمزمان؛ در حالت همگام‌سازی، ± 2% (می‌تواند روی ± 1-5% تنظیم شود که توسط پنل کنترل می‌شود) | ||||
اضافه بار | ۶۰۰' / ۱۰' / ۱' (۱۱۰/۱۲۵/۱۵۰٪ جریان نامی) | ||||
اتصال کوتاه به مدت 0.1 ثانیه | ۲ بار ورودی | ||||
راندمان اینورتر (بار ۱۰۰٪) | ۹۰٪ | ||||
ورودی بای‌پس سه فاز | |||||
ظرفیت نامی [کیلوولت آمپر] | 10 | 15 | 20 | 30 | 40 |
ولتاژ نامی [V] | سه فاز چهار سیمه ۲۰۸ ولت AC | ||||
محدوده ولتاژ ورودی | ±۱۵٪ (قابل تنظیم از پنل کنترل تا ±۱۰٪، ±۲۰٪) | ||||
فرکانس نامی [هرتز] | ۵۰ / ۶۰ | ||||
محدوده ولتاژ | ±۲٪ (قابل تنظیم از پنل کنترل تا ±۵٪) | ||||
«در حالت آماده به کار» (زمان سوئیچینگ از بای‌پس به اینورتر در حالت اقتصادی) |
۲ تا ۵ میلی‌ثانیه | ||||
زمان سوئیچینگ اینورتر/بای‌پس | <۱ میلی‌ثانیه | ||||
ظرفیت اضافه بار | 10'/1'/18" (150/175/200% جریان نامی) | ||||
پیکربندی استاندارد | حفاظت جریان تغذیه | ||||
