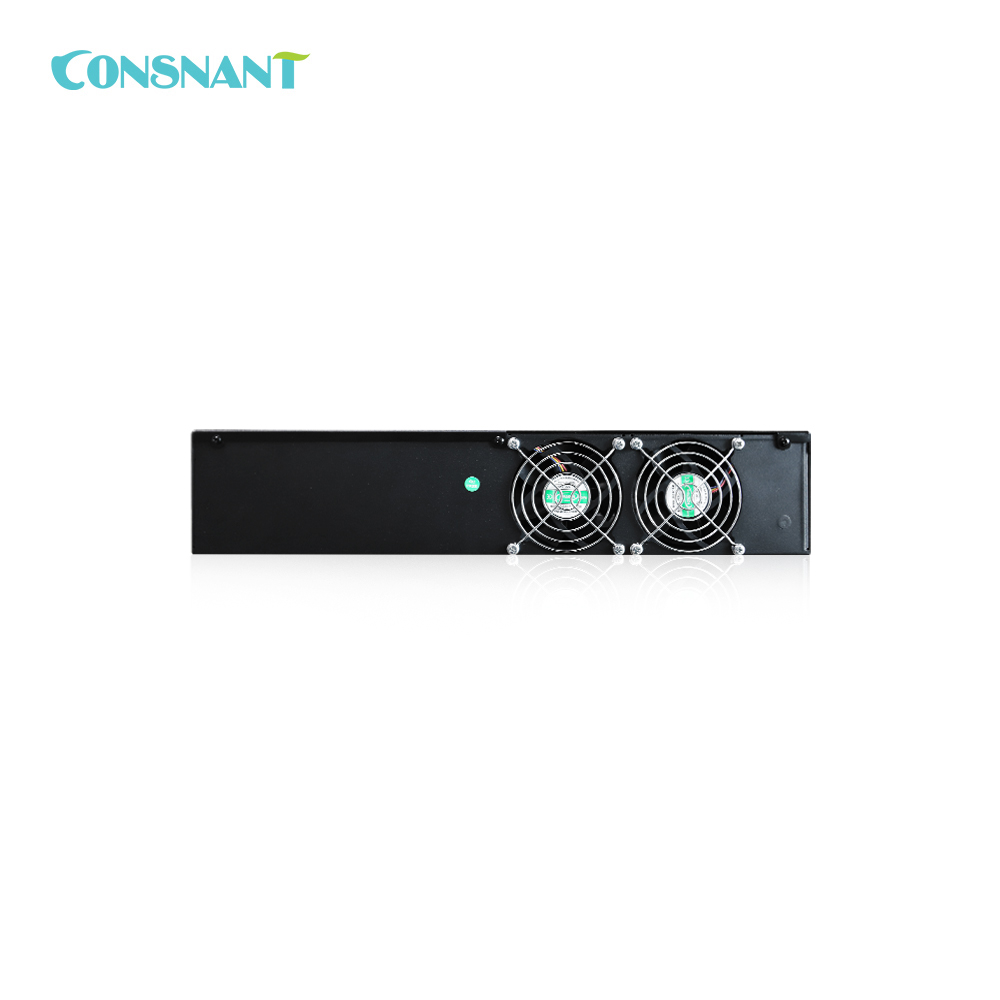

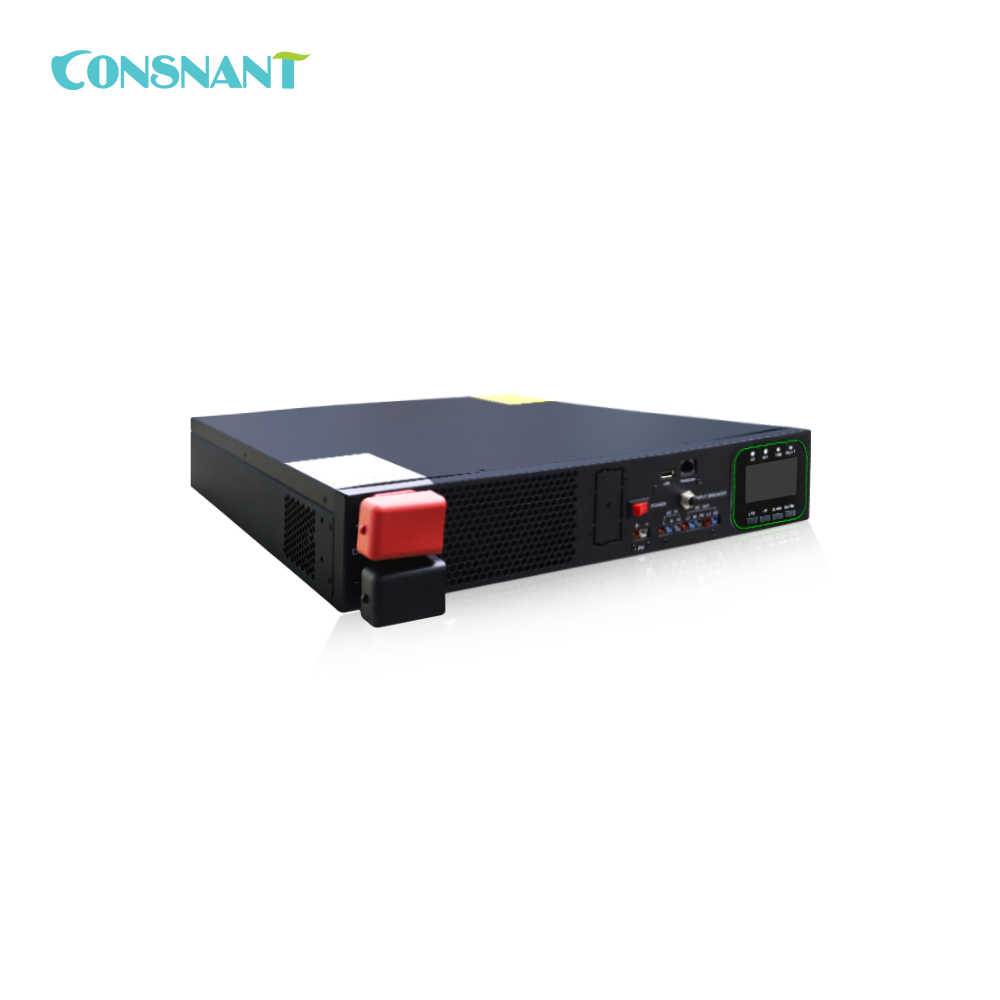

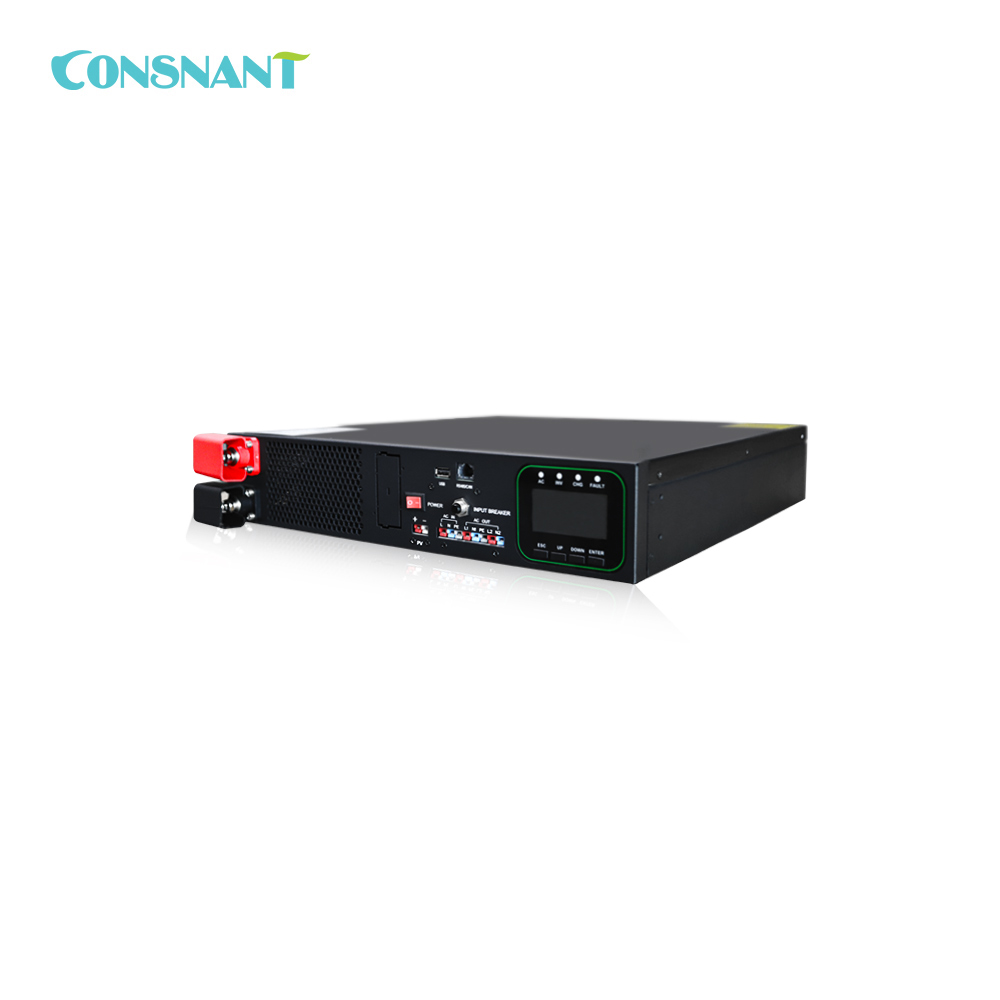

اینورتر خورشیدی Rack Mount 5500W

اینورتر خورشیدی Rack Mount 5500W
CNR110 5500-48 5.5KW 48VDC

ظرفیت اسمی: 3.5KW/5.5KW
ولتاژ ورودی DC: 48VDC
ولتاژ خروجی: 230VAC
  • مورد شماره :

    CNR110 5500-48
  • سفارش (MOQ) :

    50 pcs
  • پرداخت :

    T/T
  • مبدا محصول :

    China
  • رنگ :

    RAL7035
  • بندر حمل و نقل :

    Shenzhen
  • زمان بین شروع و اتمام فرآیند تولید :

    2 weeks
  • وزن :

    11.5 Kg
اینورتر خورشیدی Rack Mount 5500W
CNR110 5500-48 5.5KW 48VDC

معرفی
این یک اینورتر/شارژر چند منظوره است که عملکردهای اینورتر، شارژر خورشیدی و باتری را ترکیب می کند.
شارژر برای ارائه پشتیبانی از برق بدون وقفه با اندازه قابل حمل. صفحه نمایش LCD جامع آن ارائه می دهد عملکرد دکمه قابل تنظیم و دسترسی آسان توسط کاربر مانند جریان شارژ باتری، برق شهری/خورشیدی اولویت شارژر و ولتاژ ورودی قابل قبول بر اساس کاربردهای مختلف.

امکانات:

• اینورتر موج سینوسی خالص.

• محدوده ولتاژ ورودی شبکه قابل تنظیم برای لوازم خانگی و رایانه های شخصی از طریق بار الزامات.

• جریان شارژ باتری قابل تنظیم بر اساس نیازهای بار.

• اولویت شبکه اصلی/شارژر خورشیدی قابل تنظیم از طریق تنظیمات LCD.

• سازگار با ورودی اصلی و ورودی ژنراتور.

• راه اندازی مجدد خودکار در حالی که برق در حال بهبود است.

• حفاظت اضافه بار/درجه حرارت/محافظت اتصال کوتاه.

• طراحی شارژر باتری هوشمند برای عملکرد بهینه باتری.

• عملکرد شروع سرد.

• عملکرد مانیتور از راه دور از طریق کارت SNMP (اختیاری)

معماری سیستم پایه
تصویر زیر کاربرد اصلی این اینورتر خورشیدی را نشان می دهد. همچنین شامل دستگاه های زیر برای داشتن یک سیستم در حال اجرا کامل است:
• ژنراتور یا اصلی.
• ماژول های PV.
با یکپارچه ساز سیستم خود برای سایر معماری های احتمالی سیستم بسته به نیاز خود مشورت کنید.
این اینورتر می تواند برق انواع لوازم خانگی یا اداری از جمله لوازم موتوری مانند چراغ لوله، پنکه، یخچال و کولر را تامین کند.
شکل 1 سیستم قدرت هیبریدی

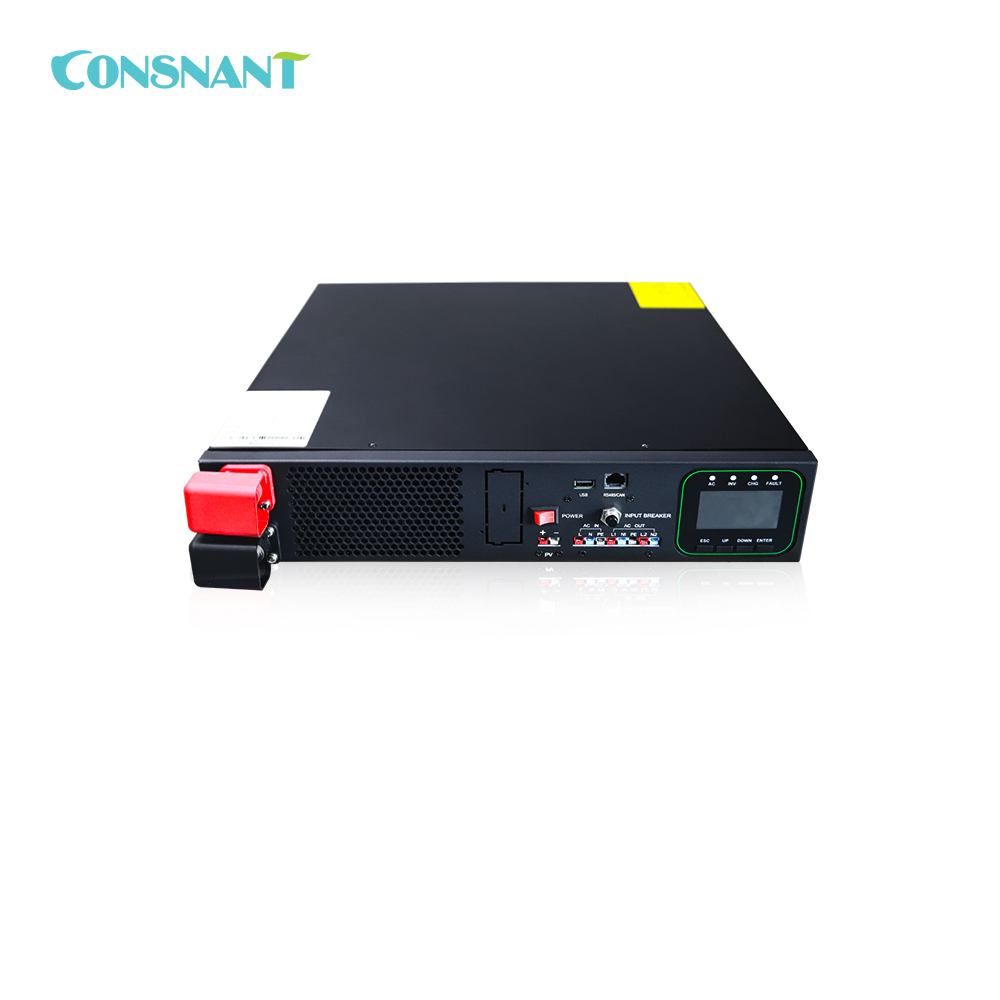

بررسی اجمالی محصولات
1. نمایشگر LCD
2. کلیدهای تابع
3. نشانگر وضعیت
4. نشانگر شارژ
5. نشانگر خطا
6. کلید روشن/خاموش
7. شکن
8. ورودی اصلی
9. خروجی برق
10. پورت ارتباطی RS-232
11. ورودی PV
12. کانکتور صنعتی مثبت باتری
13. کانکتور صنعتی منفی باتری
14. اسلات کارت هوشمند SNMP

پارامترهای فنی:
توان خروجی نامی
3.5 کیلو وات

5.5 کیلو وات
شکل موج ولتاژ خروجی موج سینوسی خالص
تنظیم ولتاژ خروجی 230Vac±5%
فرکانس خروجی 50 هرتز
اوج راندمان 93%
حفاظت از اضافه بار 5s@±150% بار. 10s @110٪ تا 150٪ بار
ظرفیت موج قدرت نامی 2* به مدت 5 ثانیه
ولتاژ ورودی DC نامی 24.0 Vdc 48.0Vdc
ولتاژ شروع سرد 23.0 Vdc 46.0Vdc
ولتاژ اخطار DC پایین
بار<50%
بار≥50%
23.0 Vdc 46.0Vdc
22.0 Vdc 44.0Vdc
بازگشت اخطار DC کم
ولتاژ
بار<50%
بار≥50%
23.5Vdc 47.0 Vdc

23.0 Vdc

46.0Vdc
ولتاژ قطع DC پایین
بار<50%
بار≥50%
21.5 Vdc 43.0 Vdc

21.0 Vdc

42.0Vdc
ولتاژ بازیابی DC بالا 32.0 Vdc 62.0 Vdc
ولتاژ قطع DC بالا 33.0 Vdc 63.0Vdc
بدون قدرت بار
مصرف

<35 وات
گواهینامه ایمنی CE
محدوده دمای عملیاتی -10 تا 50 درجه سانتیگراد
دمای ذخیره سازی -15℃~60℃
رطوبت رطوبت نسبی 5٪ تا 95٪ (غیر متراکم)
ابعاد (D*W*H)، میلی متر 300x110×475
وزن ناخالص (کیلوگرم) 10.5 11.5

نصب واحد:
این راهنما را به دقت بخوانید و قبل از نصب با مراحل نصب آشنا شوید.
• هنگام نصب باتری بسیار مراقب باشید و هنگام نصب سربی از عینک محافظ استفاده کنید.باتری مایع اسیدی پس از تماس با اسید باتری، قسمت تماس را به موقع با آب بشویید.
• برای جلوگیری از اتصال کوتاه از قرار دادن اجسام فلزی در نزدیکی باتری خودداری کنید.
• ممکن است هنگام شارژ باتری گازهای اسیدی تولید شود، بنابراین مطمئن شوید که محیط وجود دارد به خوبی تهویه می شود
• هنگام نصب کابینت، حتماً فضای کافی در اطراف دستگاه برای گرما باقی بگذارید اتلاف؛ دستگاه و باتری مایع سرب اسیدی را در یک کابینت نصب نکنید، به طوری که برای جلوگیری از گاز اسیدی که هنگام کار باتری ایجاد می شود و ممکن است باعث خوردگی دستگاه شود.
• فقط باتری را شارژ کنید که مطابق با الزامات این دستگاه همه کاره باشد.
نقاط اتصال کاذب و سیم های خورده ممکن است گرمای زیادی ایجاد کنند که ممکن است ذوب شود عایق سیم، مواد اطراف را بسوزاند یا حتی باعث آتش سوزی شود، بنابراین مطمئن شوید که نر کانکتورها سفت می شوند و سیم ها باید با اتصالات ثابت شوند تا در هنگام لرزش از لرزش جلوگیری شود حرکت دستگاه، باعث شل شدن کانکتورها می شود.
• سیم های اتصال سیستم باید با توجه به چگالی جریان نه بیشتر انتخاب شوند از 5A/mm2.
• هنگام نصب در فضای باز، از تابش مستقیم نور خورشید و نفوذ آب باران خودداری کنید.
• هنگامی که برق قطع می شود، هنوز ولتاژ بالایی در داخل دستگاه وجود دارد، بنابراین باز نکنید یا قطعات داخلی را لمس کنید و منتظر بمانید تا شارژ خازن تمام شود.
• دستگاه همه کاره را در محیط های خشن مانند مرطوب، چرب، قابل اشتعال، نصب نکنید. مواد منفجره یا گرد و غبار.
• قطبیت انتهای ورودی باتری این محصول را معکوس نکنید، در غیر این صورت تجهیزات ممکن است ممکن است به راحتی آسیب ببیند یا خطر غیرقابل پیش بینی رخ دهد.
• ورودی برق و خروجی AC دارای ولتاژ بالا هستند، بنابراین به اتصالات سیم دست نزنید.
• هنگامی که فن کار می کند، برای جلوگیری از آسیب، دست نزنید.
• لازم است تائید شود که تنها وسیله ورودی برای بارهای مورد نیاز است و استفاده از آن به موازات سایر برق های AC ورودی برای جلوگیری از آسیب ممنوع است.
Technical Parameters:
Rated Output Power 3.5KW 5.5KW
Output Voltage Waveform Pure Sine Wave
Output Voltage Regulation 230Vac±5%
Output Frequency 50Hz
Peak Efficiency 93%
Overload Protection  5s@±150%load; 10s @110%~150%load
Surge Capacity 2* rated power for 5 seconds
Nominal DC Input Voltage 24.0Vdc 48.0Vdc
Cold Start Voltage 23.0Vdc 46.0Vdc
Low DC Warning Voltage
load<50%
load≥50%
23.0Vdc 46.0Vdc
22.0Vdc 44.0Vdc
Low DC Warning Return
Voltage
load<50%
load≥50%
23.5Vdc 47.0Vdc

23.0Vdc

46.0Vdc
Low DC Cut-off Voltage
      load<50%
      load≥50%
21.5Vdc 43.0Vdc

21.0Vdc

42.0Vdc
High DC Recovery Voltage 32.0Vdc 62.0Vdc
High DC Cut-off Voltage 33.0Vdc 63.0Vdc
No Load Power Consumption <35W
Safety Certification CE
Operating Temperature Range -10℃ to 50℃
Storage temperature -15℃~60℃
 Humidity 5%~95% Relative Humidity (Non-condensing)
Dimension  (D*W*H), mm 300x110×475
Gross weight(kg) 10.5 11.5
