سری ذخیره انرژی

سیستم برق هیبریدی فضای باز ۴۸ ولت DC 50 آمپر



مدل: OD-TISS4850

ولتاژ نامی: 220/230/240 ولت متناوب

فرکانس اسمی: ۵۰/۶۰ هرتز

ضریب توان خروجی: ۱.۰

محدوده دمایی قابل استفاده: -40℃~+50℃



زمینه کاربرد:

منطقه محلی

مخابرات

چراغ‌های راهنمایی

شبکه‌ها

دوربین مداربسته

  • مورد شماره :

    OD-TISS4850
  • سفارش (MOQ) :

    10 pcs
  • پرداخت :

    T/T
  • مبدا محصول :

    China
  • رنگ :

    RAL7035
  • بندر حمل و نقل :

    Shenzhen
  • زمان بین شروع و اتمام فرآیند تولید :

    3 weeks
  • وزن :

    100 Kg

سیستم برق هیبریدی فضای باز ۴۸ ولت DC 50 آمپر



کاربرد:

سیستم قدرت هیبریدی فضای باز سری OD-TISS4850 از منبع تغذیه مکمل چند انرژی یکپارچه شده است.

تامین، ذخیره سازی باتری و سیستم پشتیبان، سیستم خنک کننده، سیستم نظارت برای ارائه ایمن و قابل اعتماد



محیط برای تجهیزات فضای باز، مانند چراغ راهنمایی، دوربین‌های نظارت جاده‌ای و غیره



منبع تغذیه قابل اعتماد:

این سیستم به گونه‌ای طراحی شده است که به طور موثر از انرژی پاک استفاده کند و وابستگی به آن را کاهش یا از بین ببرد.

برق شهری. به طور معمول، سیستم توسط پنل‌های خورشیدی، منبع تغذیه اینورتر، بار DC و

باتری‌ها را نیز شارژ کنید. در همان زمان، اینورتر برق DC را به برق AC تبدیل می‌کند تا تغذیه شود

بارهای AC. وقتی انرژی خورشیدی وجود ندارد یا انرژی خورشیدی کافی نیست، سیستم به برق شهری تغییر می‌کند.

برای روشن کردن یا فعال کردن منبع تغذیه پشتیبان باتری. روش‌های تعاملی منبع تغذیه بهبود یافته است



ایمنی و پایداری سیستم.

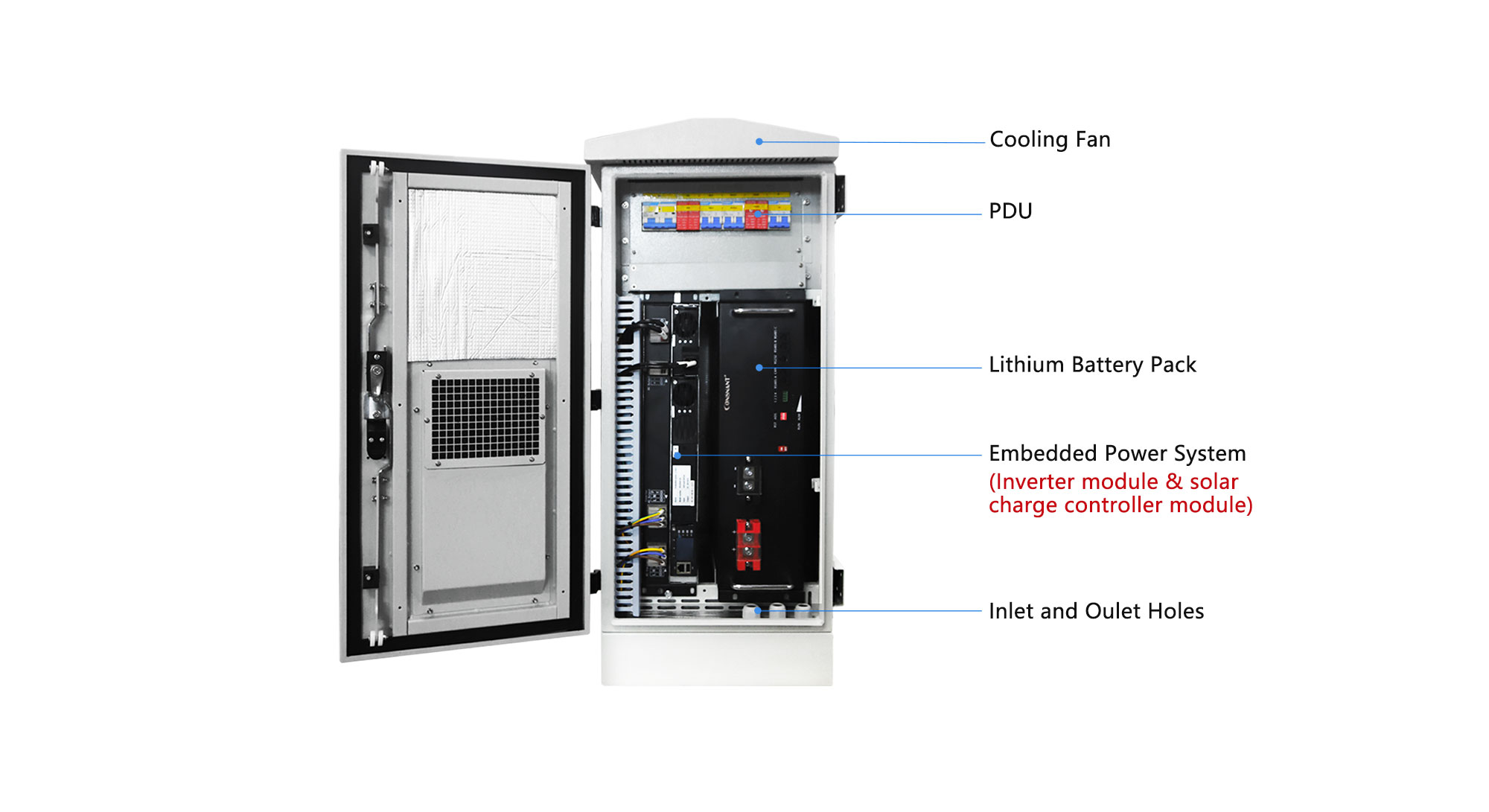

معرفی سیستم:

Embedded Power System

پیکربندی سیستم از ۱ حالت داغ پشتیبانی می‌کند ماژول‌های اینورتر قابل تعویض و ۱ عدد گرم شارژ خورشیدی ولتاژ پایین قابل تعویض ماژول کنترل کننده. نظارت بر سیستم ماژول دارای توابع مدیریت باتری است و عملکردهای نظارت بر سیستم قدرت. می‌توان آن را با تنظیمات مناسب پیکربندی کرد حسگرهای چندگانه برای دستیابی به شرایط محیطی نظارت. همچنین می‌تواند RS485 را فراهم کند رابط‌های ارتباطی برای کنترل از راه دور نظارت و عملیات بدون سرنشین.

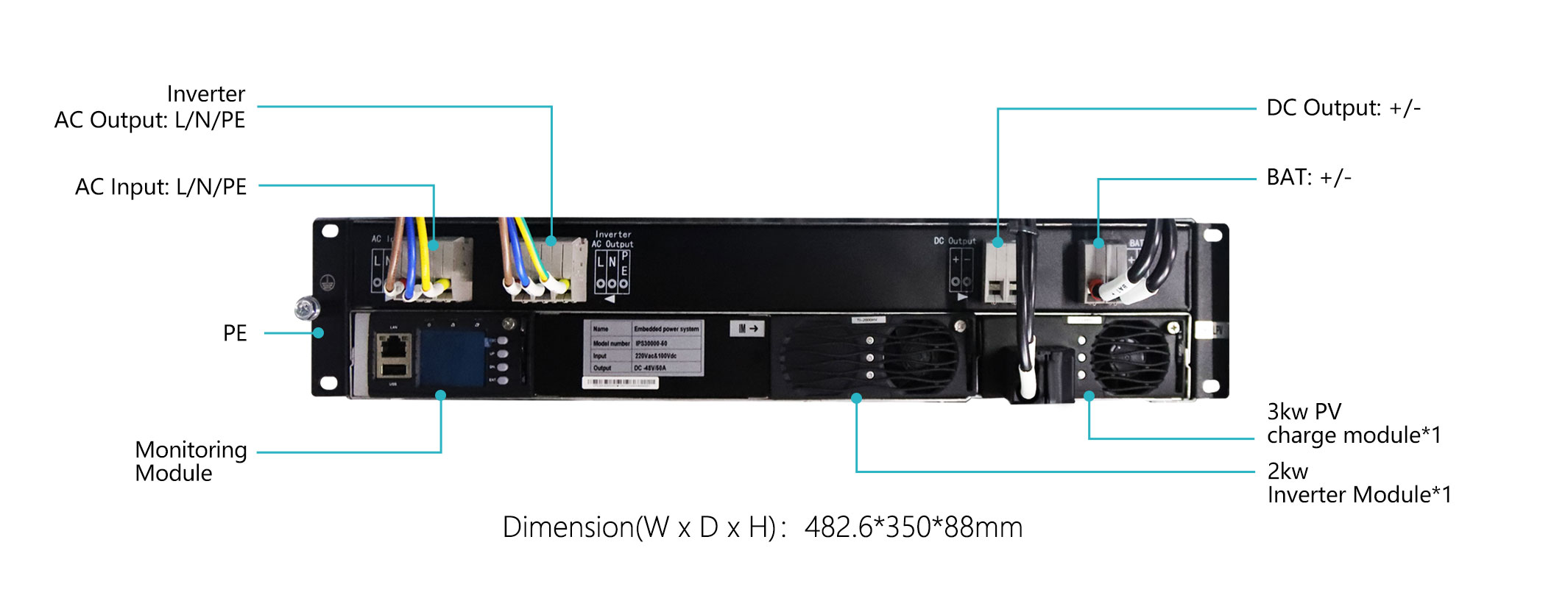

قاب منبع تغذیه جاسازی شده:

Embedded Power Supply Frame



مشخصات فنی:



مدل OD-TISS4850
ظرفیت ۲ کیلووات
ورودی AC
ولتاژ ورودی ۲۲۰ ولت متناوب ۵۰/۶۰ هرتز
محدوده ولتاژ ورودی ۱۷۶ ولت متناوب تا ۲۶۵ ولت متناوب
محدوده فرکانس ۴۷ هرتز ~ ۵۳ هرتز
حداکثر جریان ورودی 20A
THD جریان ورودی <5% @ خروجی مقاومت خالص در بار کامل
ضریب توان 0.99@خروجی مقاومت خالص در بار کامل
ورودی PV
ولتاژ ورودی ۱۰۰ ولت دی سی
محدوده ولتاژ ورودی ۵۸ ولت دی سی ~ ۱۵۰ ولت دی سی
حداکثر ولتاژ ورودی ۱۶۵ ولت DC (منبع تغذیه آسیب نمی‌بیند)
حداکثر جریان ورودی 45A
راندمان MPPT ≥۹۹.۹٪
خروجی
ولتاژ نامی خروجی DC ۵۴.۵ ولت
محدوده قابل تنظیم ولتاژ خروجی DC ۴۳.۲ ولت دی سی ~ +۵۸ ولت دی سی
حداکثر جریان خروجی DC جریان ثابت ۵۲ آمپر
ولتاژ نامی خروجی AC 220Vac/230Vac (اختیاری)
فرکانس خروجی دارای رتبه ۵۰ هرتز/۶۰ هرتز (فرکانس اختیاری)
توان خروجی AC ۲۰۰۰VA
باتری
ولتاژ باتری ۴۸ ولت جریان مستقیم
جریان شارژ و دشارژ باتری 1C
ظرفیت باتری 50 تا 100 آمپر ساعت
اندازه باتری 3U
ولتاژ ورودی ۴۲ ولت دی سی ~ ۵۸ ولت دی سی
حداکثر جریان ورودی ۶۲.۵ آمپر (RMS)
حداکثر ولتاژ ورودی 60 ولت DC (منبع تغذیه آسیب نمی‌بیند)
پیکربندی‌ها
ساختار فضای توزیع برق AC و DC به اندازه ۱ واحد
فضای ماژول اینورتر ۱U و فضای ماژول PV و SMU
بسته باتری لیتیومی 3U 48VDC
میانگین میانگین مدت زمان بین دو شکست (MTBF)
ماژول (بزرگی: 10) ۱۰۰۰۰ ساعت (۲۵ درجه سانتیگراد، ورودی نامی، خروجی بار کامل، پیش‌بینی روش تنش bellcore)
سیستم (بزرگی: 10) ۱۰۰۰۰ ساعت
شرایط محیطی
از دما استفاده کنید -40 ~ 50℃
رطوبت رطوبت نسبی ۵٪ تا ۹۰٪
ارتفاع ۳۰۰۰ متر
نویز صدا ≤60dB (A)
ماژول خنک‌کننده هوای اجباری باد رو به جلو پس از باد رو به جلو بیرون می‌آید
خنک کننده هوای اجباری کابینت ورود هوا از پایین، خروج هوا از بالا
ویژگی‌های فیزیکی
وزن (کیلوگرم) ۱۰۰ کیلوگرم
ابعاد کابینت (عرضxعمقxارتفاع) میلی‌متر 530 * 350 * 840 میلی‌متر
