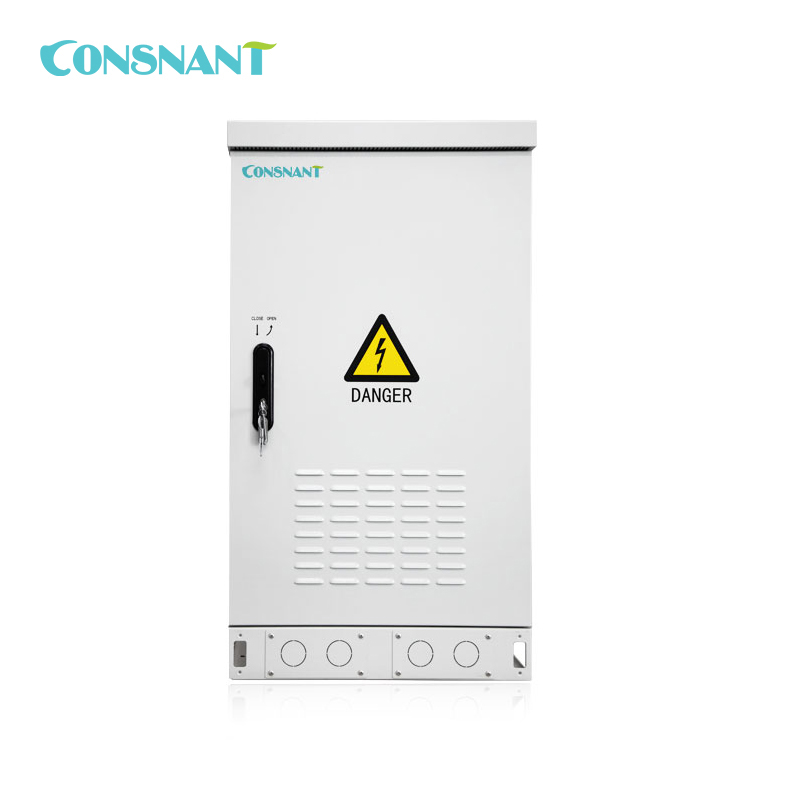

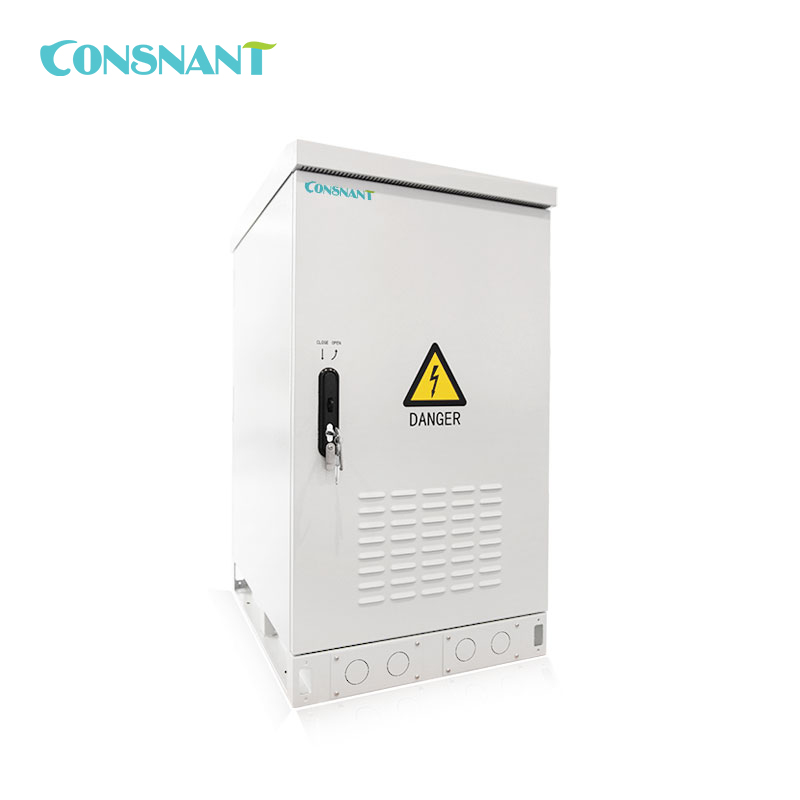

مدل: OD-TRISS-48100
محدوده ولتاژ ورودی AC: 85 ~ 300Vac
محدوده ولتاژ خروجی DC: -43.2Vdc ~ -57.6Vdc (مقدار معمول -53.5Vdc)
محدوده دمای نگهداری: -45℃~+70℃
کاربرد：
ایستگاه پایه ارتباطی
مورد شماره :
OD-TRISS-48100سفارش (MOQ) :
10 pcsپرداخت :
T/Tمبدا محصول :
Chinaرنگ :
RAL7035بندر حمل و نقل :
Shenzhenزمان بین شروع و اتمام فرآیند تولید :
3 weeksوزن :
180 Kgتوضیحات

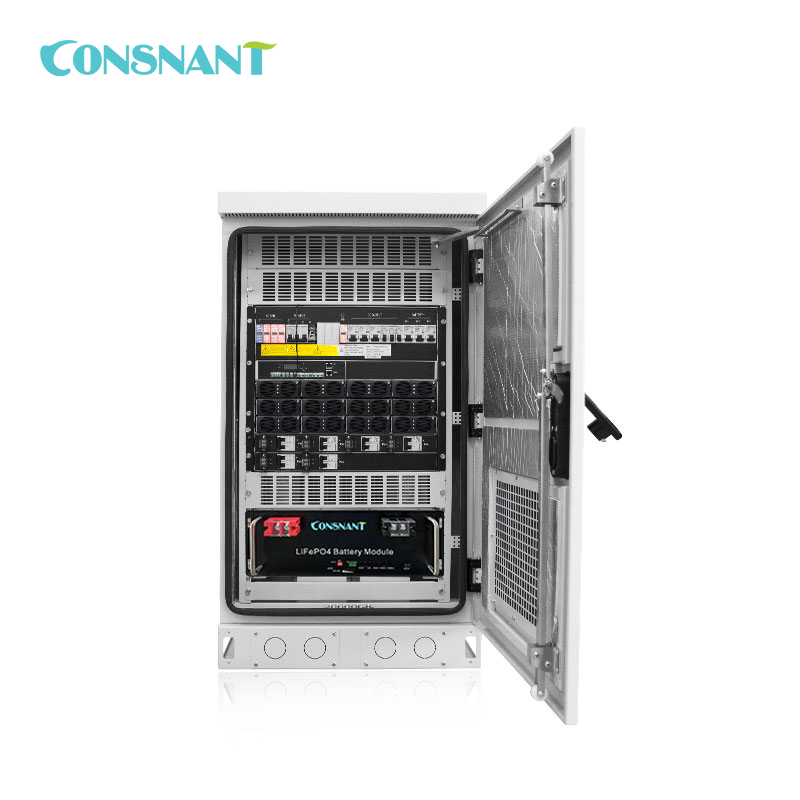

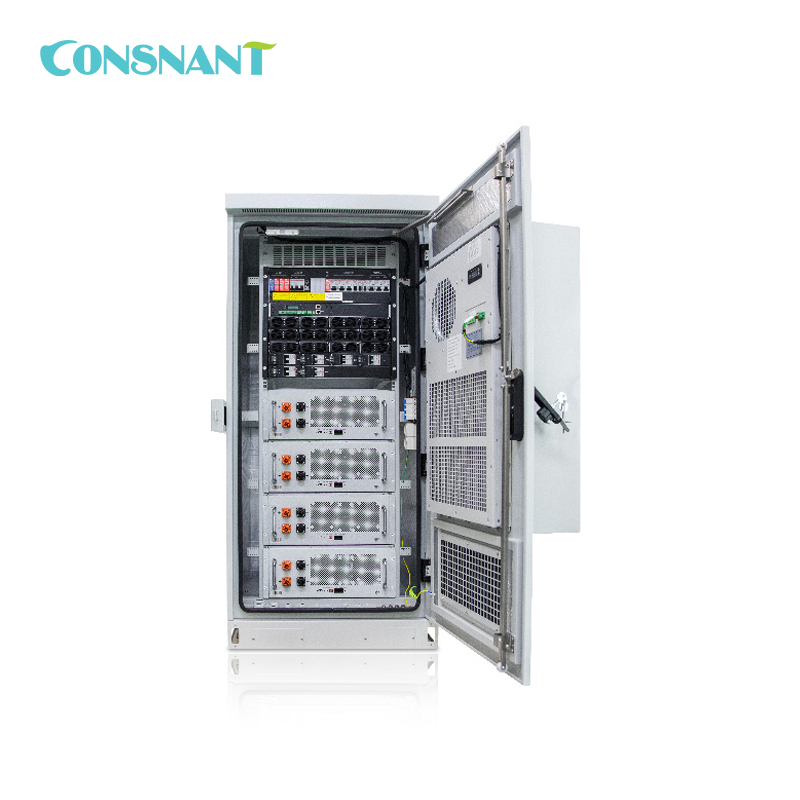

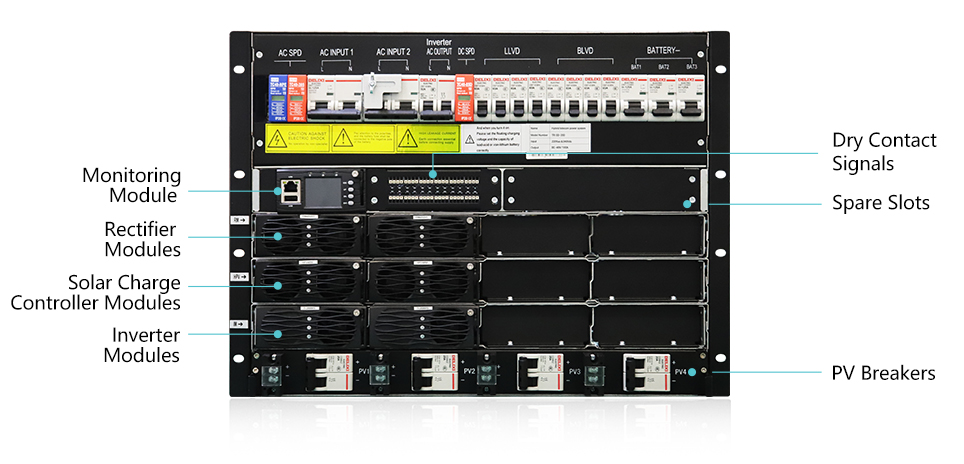

سیستم برق مخابراتی هیبریدی سری OD-TRISS، ترکیبی از توان اینورتر، توان یکسوساز، توان فتوولتائیک، سیستم خنککننده و سیستم نظارت بر توان و محیط است که یک محیط عملیاتی ایمن و قابل اعتماد برای تجهیزات ارتباطی فراهم میکند و میتواند به طور گسترده در سایتهای ایستگاه پایه ارتباطی در فضای باز مورد استفاده قرار گیرد.
پیکربندی:
| مدل | پیکربندی | محدوده ولتاژ ورودی | ولتاژ ورودی | جریان خروجی (حداکثر) | توان خروجی (حداکثر) | تعداد ماژولها |
|
سری TRISS-48 (یکسوساز + اینورتر + MPPT) |
ماژولهای یکسوکننده | 85 تا 300 ولت متناوب | -53.5 ولت دی سی | ۴۰۰ آمپر | ۱۶ کیلووات | ۱-۴ |
| ماژولهای اینورتر | ۱۲۰-۴۲۵ ولت دی سی | -54.5 ولت دی سی | ۴۰۰ آمپر | ۱۲ کیلووات | ۱-۴ | |
| ماژولهای MPPT | ۱۷۶-۲۶۵ ولت دی سی | ۲۲۰ ولت متناوب/۲۳۰۱۲ ولت متناوب | \ | 8 کیلووات | ۱-۴ |
مشخصات فنی
| مدل | OD-TRISS-48100 | |
| کابینت | ||
| اندازه (میلیمتر) | عرض * عمق * ارتفاع = 759 * 693 * 1430 میلیمتر (بدون کولر گازی) عرض * عمق * ارتفاع = 759 * 817 * 1430 میلیمتر (با کولر گازی) |
|
| فضای تجهیزات کاربر (یو) | با توجه به نیاز کاربر | |
| وزن (کیلوگرم) | ۱۵۰/۱۸۰ کیلوگرم (بدون/با کولر) | |
| محیط زیست | ||
| دمای عملیاتی | -20℃~+45℃ | |
| دمای نگهداری | -40℃~+70℃ | |
| رطوبت نسبی | رطوبت نسبی ۵٪ تا ۹۰٪ | |
| ارتفاع | ≤4000 متر (خروجی با ظرفیت 3000 تا 4000 متر مکعب) | |
| کنترل دما | ||

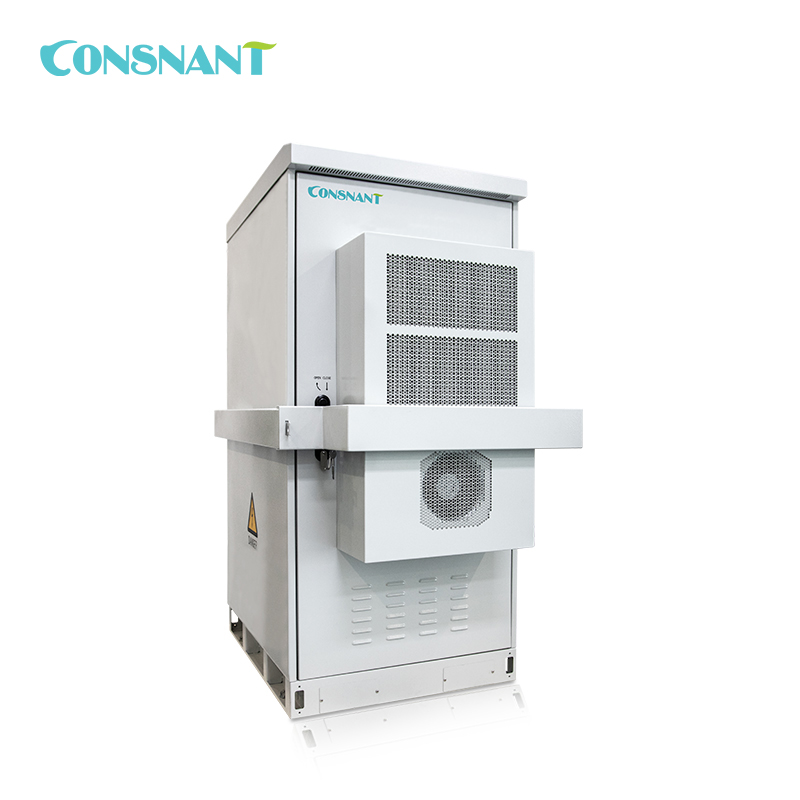

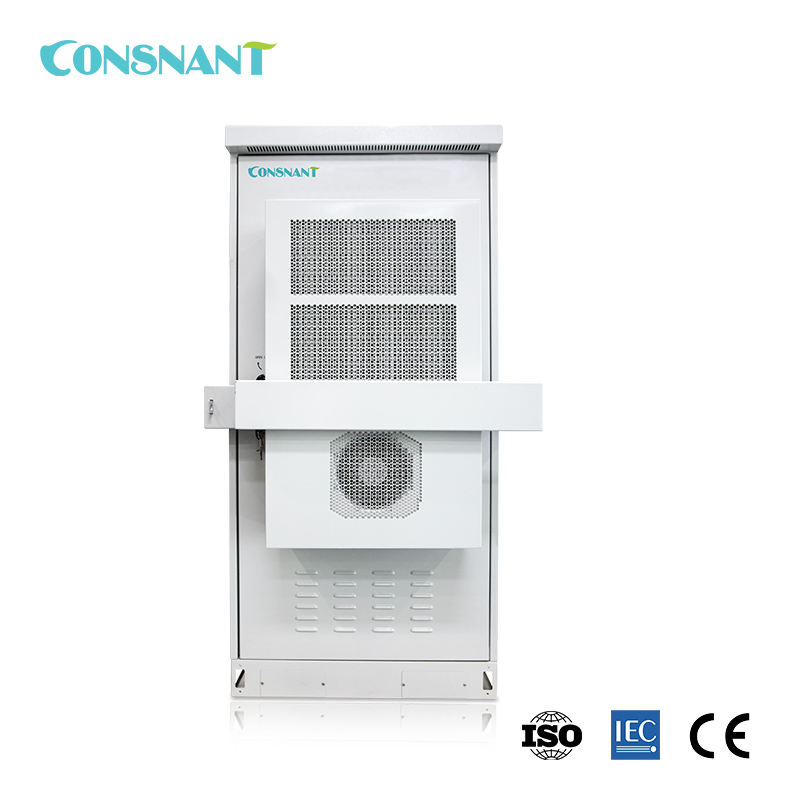

| خنک کننده | فن تکی یا دوتایی ۴۸ ولت DC، ۱۰۰ وات، PWM با تنظیم دما (اختیاری) کولر گازی AC/DC با توان ۵۰۰۰ وات، ۱۰۰۰ وات و ۱۵۰۰ وات (اختیاری) مبدل حرارتی ۵۰۰ و ۱۰۰۰ واتی (اختیاری) |
|
| گرمایش (اختیاری) | بخاری (500 وات) | |
| ماژول یکسو کننده | ||
| قدرت نامی | 3000 وات (استاندارد) / 4000 وات (اختیاری) | |
| تعداد (عدد) | ۲ (۱ تا ۴) | |
| اندازه (میلیمتر) | عرض * عمق * ارتفاع = 106.5 * 286 * 41.5 (± 0.5 میلیمتر) | |
| وزن (کیلوگرم) | <۲ کیلوگرم | |
| ماژول اینورتر | ||
| قدرت نامی | ۲۰۰۰VA | |
| تعداد (عدد) | ۲ (۱ تا ۴) | |
| اندازه (میلیمتر) | عرض * عمق * ارتفاع = 106.4 * 291 * 41.5 (± 0.5 میلیمتر) | |
| وزن (کیلوگرم) | <۲ کیلوگرم | |
| ماژول MPPT خورشیدی | ||
| قدرت نامی | ۳۰۰۰ وات | |
| تعداد (عدد) | ۲ (۱ تا ۴) | |
| اندازه (میلیمتر) | عرض * عمق * ارتفاع = 106.5 * 286 * 41.5 (± 0.5 میلیمتر) | |
| وزن (کیلوگرم) | <۲ کیلوگرم | |
| ورودی AC | ||
| ولتاژ نامی ورودی AC | تک فاز ۲۲۰ ولت/سه فاز ۳۸۰ ولت | |
| محدوده ولتاژ ورودی AC | ۸۵ ولت متناوب ~ ۳۰۰ ولت متناوب | |
| حداکثر جریان ورودی AC | 104A (تک فاز) | |
| فرکانس ولتاژ ورودی AC | ۴۵ تا ۶۵ هرتز (مقدار معمول ۵۰/۶۰ هرتز) | |
| ضریب توان AC | ≥0.97 (بار نامی 220 ولت AC) | |
| ورودی PV | ||
| محدوده ورودی PV | ۱۲۰ تا ۴۲۵ ولت DC (ولتاژ شروع بیش از ۱۶۰ ولت DC) | |
| ولتاژ ورودی دارای رتبه PV | ۳۴۰ ولت دی سی | |
| محدوده ولتاژ MPPT | ۱۲۰ ولت دی سی تا ۳۴۰ ولت دی سی | |
| حداکثر جریان ورودی PV | ۱۷الف | |
| حداکثر ولتاژ ورودی PV | ۴۵۰ ولت DC (منبع تغذیه آسیب نمیبیند) | |
| حفاظت از قطب معکوس ماژول فتوولتائیک | خطا در قطبیت ورودی، بدون آسیب | |
| حفاظت ورودی ماژول فتوولتائیک | فیوز مثبت و منفی | |
| خروجی | ||
| ظرفیت سیستم | ۶ کیلووات (حداکثر: ۱۶ کیلووات) | |
| محدوده ولتاژ خروجی DC | -۴۳.۲ ولت dc ~ -۵۷.۶ ولت dc (مقدار معمول -۵۳.۵ ولت dc) | |
| جریان مستقیم | 200 آمپر (حداکثر: 400 آمپر) | |
| محدوده ولتاژ خروجی AC | ۲۲۰ ولت/۲۳۰ ولت | |
| توان خروجی AC | 4 کیلووات (حداکثر: 8 کیلووات) | |
| دقت تثبیت ولتاژ | ≤±1% | |
| ریپل و نویز خروجی | ≤200mVp-p (ولتاژ ورودی نامی و محدودیت پهنای باند بار و 20 مگاهرتز) | |
| عدم تعادل در تقسیم جریان | ≤±5% (در محدوده بار 50-100%) | |
| راندمان ماژول یکسو کننده | ≥۹۳٪/≥۹۵٪/≥۹۶٪ اختیاری | |
| راندمان ماژول PV | ۹۶٪≥ | |
| راندمان ماژول اینورتر | ۹۰٪≥ | |
