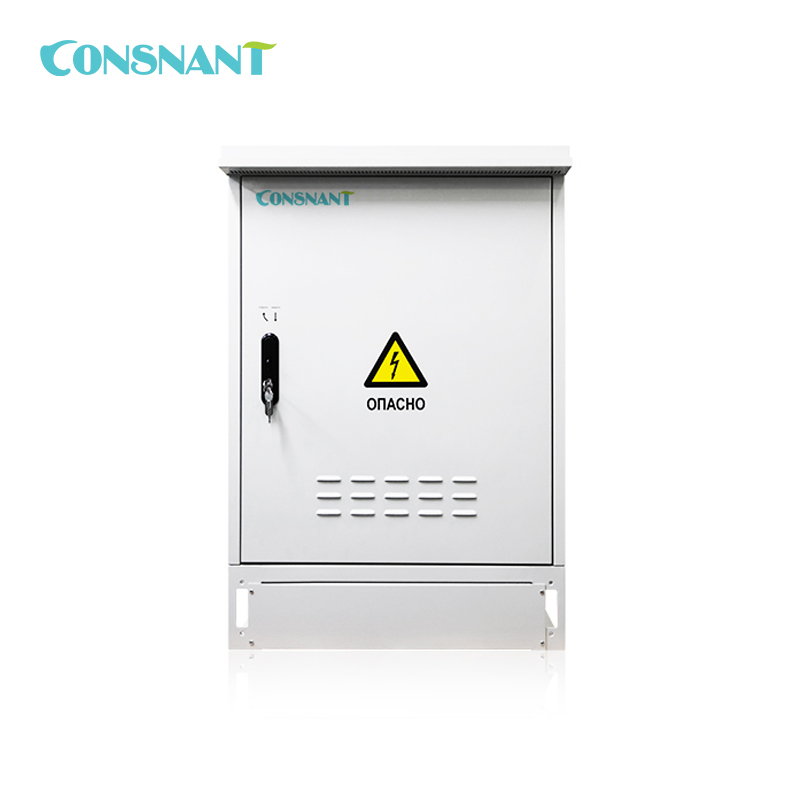

سیستم برق مخابراتی هیبریدی فضای باز 48 ولت DC 100 آمپر

مدل: OD-TRIS-48100

ولتاژ نامی: 220/230/240 ولت متناوب

فرکانس اسمی: ۵۰/۶۰ هرتز

ضریب توان خروجی: 0.99

محدوده دمایی مورد استفاده: -20℃~+45℃

زمینه کاربرد:

ایستگاه پایه ارتباطی

مورد شماره :
OD-TRIS-48100
سفارش (MOQ) :
10 pcs
پرداخت :
T/T
مبدا محصول :
China
رنگ :
RAL7035
بندر حمل و نقل :
Shenzhen
زمان بین شروع و اتمام فرآیند تولید :
3 weeks
وزن :
＞200 Kg

اکنون پرس و جو کنید

توضیحات محصول

این محصول، توان اینورتر، توان یکسوساز، توان فتوولتائیک (اختیاری)، سیستم خنک‌کننده و سیستم نظارت بر توان و محیط را یکپارچه می‌کند و یک محیط عملیاتی ایمن و قابل اعتماد برای تجهیزات ارتباطی فراهم می‌کند و می‌تواند به طور گسترده در سایت‌های ایستگاه پایه ارتباطی در فضای باز مورد استفاده قرار گیرد.

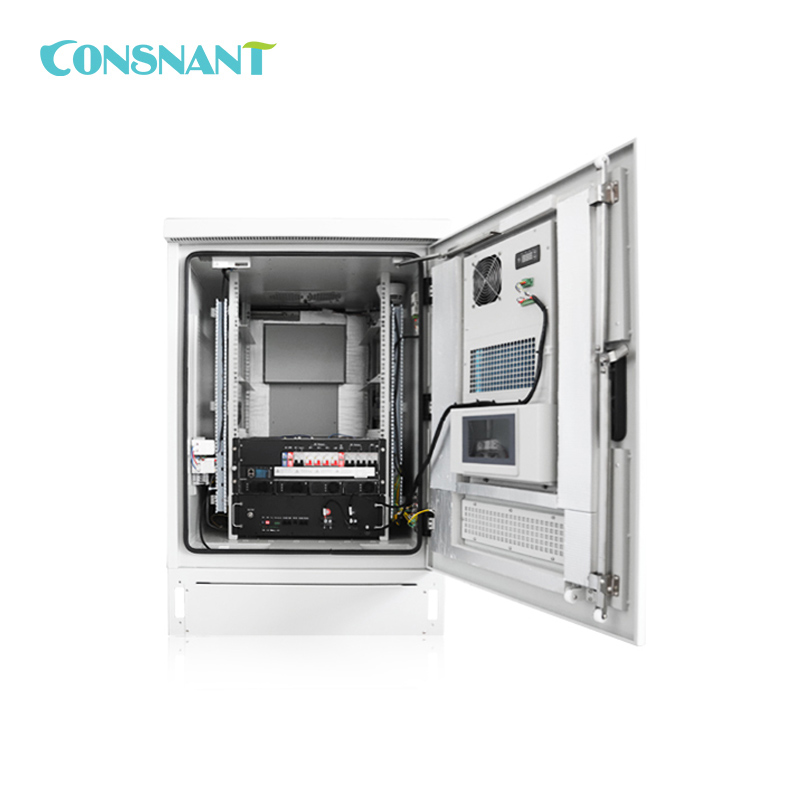

اجزای کامل این محصول شامل موارد زیر است:

- کابینت

- ماژول اینورتر

- ماژول یکسو کننده

- باتری لیتیومی ۴۸ ولت ۵۰ آمپر ساعت

- سیستم مانیتورینگ

- سیستم کنترل دما

پیکربندی:

پیکربندی
سیستم	ماژول مانیتور	۱ واحد
	ماژول اینورتر: 2 کیلووات	۲ واحد
	ماژول یکسو کننده: 30A/50A/75A	۲ واحد
	ماژول خورشیدی (اختیاری)	50 آمپر (محدوده ولتاژ ورودی: 60 تا 150 ولت DC)
قدرت توزیع واحد	توزیع برق متناوب (AC)	اس پی دی	SPD در سمت AC
		۱ مسیر ورودی MCB: ۱×۶۳A/4P
	توزیع جریان مستقیم	اس پی دی	SPD در سمت DC
		باتری	۲ مسیر فیوز ورودی باتری: ۲×۳۰۰A/۱۰۰kA
		خروجی بار	6 مسیر جریان خروجی ≤50A، از جمله: بار اولویت‌دار: ۲ خروجی، (۱x۳۲A MCB، ۱x۱۶A MCB) بار غیر اولویت‌دار: ۴ خروجی، (۱ عدد MCB ۶۳ آمپر، ۱ عدد MCB ۳۲ آمپر، ۲ عدد) کلید مینیاتوری ۱۶ آمپر
فضای تجهیزات کاربر		11U

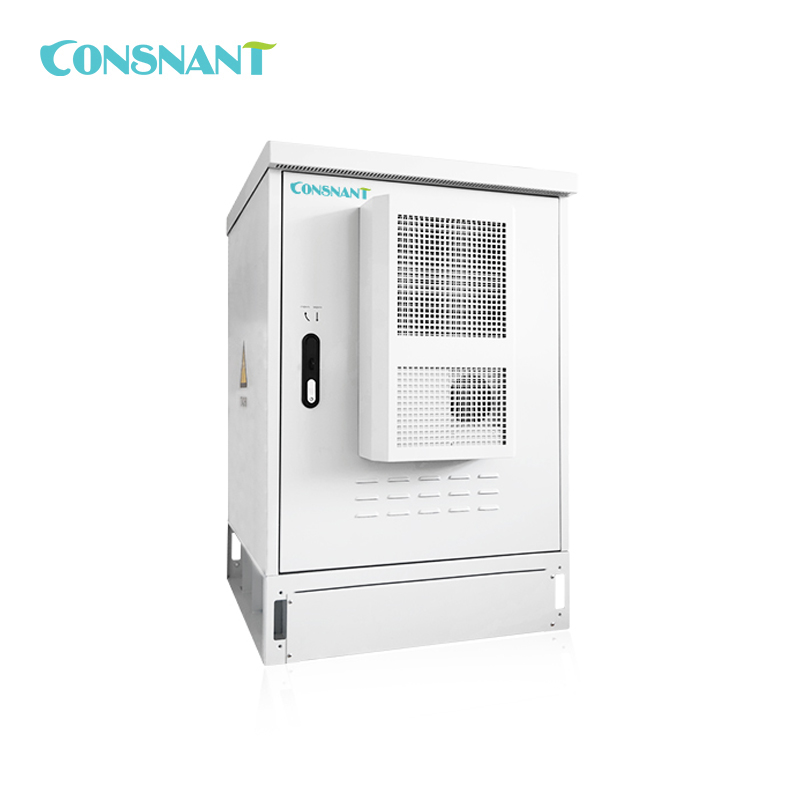

واحد کنترل دما		۱ عدد کابینت کولر گازی AC 500W با ۲ عدد بخاری ۱۵۰W؛ ۲ عدد ماژول فن
دیگران		سنسور درب؛ سنسور آب؛ سنسور دود؛ سنسور دما و رطوبت

ویژگی‌ها:

کلاس حفاظت بدنه lP55/lP56 و با پوشش محافظ مقاوم در برابر خوردگی.
با استفاده از فناوری پیشرفته کنترل دیجیتال DSP، طراحی تبدیل دوگانه آنلاین.
محدوده ولتاژ و فرکانس ورودی وسیع
سازگار با کارت SNMP برای نظارت از راه دور و بلادرنگ.
پشتیبانی از سیستم نظارت بر توان و محیط زیست.
بخاری یا کولر برای دماهای پایین و بالا اختیاری است.
طراحی یکپارچه چندین عملکرد حفاظتی.
ماژول برق یو پی اس استاندارد ۱۹ اینچی رکمونت برای نصب و نگهداری آسان.
سازگار با باتری‌های VRLA و باتری‌های لیتیوم-یونی.
پشتیبانی از طراحی سفارشی، می‌تواند فضا را برای تجهیزات کاربر رزرو کند.
پس از روشن شدن، به طور خودکار شروع به کار کند.
محدوده دمای عملیاتی از -20 درجه سانتیگراد تا +45 درجه سانتیگراد است.

مشخصات فنی

مدل	OD-TRIS-48100
ورودی AC
ولتاژ نامی ورودی AC	تک فاز ۲۲۰ ولت/سه فاز ۳۸۰ ولت
محدوده ولتاژ ورودی	۸۵ ولت متناوب ~ ۳۰۰ ولت متناوب
فرکانس ولتاژ AC ورودی	۴۵ هرتز تا ۶۵ هرتز
حداکثر جریان ورودی	≤55A (تک فاز)
ضریب توان	≥۰.۹۹
خروجی
محدوده ولتاژ خروجی DC	۴۲ ولت دی سی ~ ۵۸ ولت دی سی
ولتاژ نامی خروجی DC	۵۴.۵ ولت
حداکثر خروجی DC	جریان ثابت ۵۲ آمپر
فرکانس خروجی	دارای رتبه ۵۰ هرتز/۶۰ هرتز (فرکانس اختیاری)
ولتاژ نامی خروجی AC	220Vac/230Vac (اختیاری)
توان خروجی AC	۲۰۰۰VA
باتری
ولتاژ شارژ	جریان مستقیم 54.75 ولت
ولتاژ اسمی	۴۸ ولت
ظرفیت اسمی	50 آمپر ساعت
اندازه باتری	3U
حداکثر جریان شارژ	25A
حداکثر جریان تخلیه	50A
مکانیکی
ابعاد (میلی‌متر)	کابینت	۸۰۰ (عرض)×۹۰۰/۱۰۰۰ (عمق)×۱۲۰۰ (ارتفاع) بدون/با کولر گازی
	تجهیزات کاربر فضا	ارتفاع: ۳U؛ عرض: ۱۹ اینچ
	ماژول اینورتر: 2 کیلووات	۱۰۶.۴ (عرض) × ۲۹۱ (عمق) × ۴۱.۵ (ارتفاع)
	ماژول یکسو کننده: 50A	۱۰۶.۵ (عرض) × ۲۸۶ (عمق) × ۴۱.۵ (ارتفاع)
وزن سیستم (کیلوگرم)	>200
محیط زیست
دمای عملیاتی	-20℃~+45℃
دمای نگهداری	-40℃~+70℃
رطوبت نسبی	رطوبت نسبی ۵٪ تا ۹۰٪
ارتفاع	≤3000 متر (در صورت استفاده بالاتر از 3000 متر، قابل استفاده نیست)
