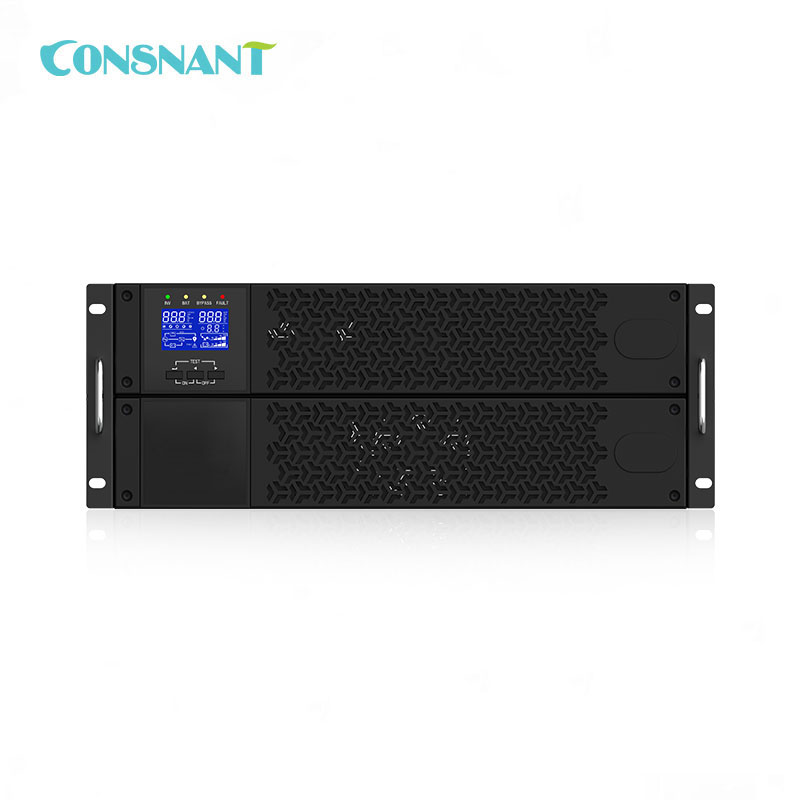

یو پی اس 10 - 20KVA آنلاین فرکانس بالا رک

یو پی اس 10 - 20KVA آنلاین فرکانس بالا رک

شماره مدل: CNH110 10 - 20KVA

ظرفیت اسمی: 10-20KVA

ولتاژ اسمی: 220VAC

حداکثر محدوده ولتاژ ورودی: 90 – 300VAC

فرکانس اسمی: 50/60 هرتز



فیلد برنامه:

  • مرکز اطلاعات
  • مخابرات
  • شبکه های محلی
  • سرورها
  • مورد شماره :

    CNH110 10 - 20KVA
  • سفارش (MOQ) :

    1 pcs
  • پرداخت :

    T/T
  • مبدا محصول :

    China
  • رنگ :

    Black
  • بندر حمل و نقل :

    Shenzhen
  • زمان بین شروع و اتمام فرآیند تولید :

    3 weeks
  • وزن :

    11.5-21.9 Kg

یو پی اس 10 - 20KVA آنلاین فرکانس بالا رک

شرح

10 - برگه اطلاعات یو پی اس آنلاین با فرکانس بالا رک نصب شده 20KVA:


ویژگی:

1. زمان انتقال صفر

UPS آنلاین واقعی دوتایی، جامع ترین محافظت از تجهیزات حیاتی ماموریت را در برابر مشکلات کیفیت توان در محدوده وسیع ارائه می کند.

2. DSP کنترل دیجیتال مبتنی بر

کنترل دیجیتال پایه DSP پیشرفته عملکرد بالا ضریب توان ورودی بالا، اعوجاج کم را به ارمغان می آورد، بار را با منبع تغذیه AC موج سینوسی کامل تامین می کند.

3. محدوده شبکه ورودی فوق العاده گسترده

سازگار با محیط فوق العاده با محیط الکتریکی، با شبکه های بسیار گسترده 90 ولت ~ 300 ولت، 40 تا 70 هرتز به خوبی بمانید، تخلیه باتری را به طور چشمگیری کاهش دهید، عمر باتری را طولانی تر کنید

4. بهترین قابلیت بارگذاری

تا 0.9 ضریب توان خروجی، 50/60 هرتز با تنظیم خودکار، ولتاژ قابل انتخاب، کاملاً با همه نوع کاربرد مطابقت دارد.

5. Genset سازگار

قابلیت کار با طیف وسیعی از Genset، ایزوله کردن نوسانات و نویز از Genset، تامین برق پایدار و تمیز برای تجهیزات کاربر.

6. ضریب توان ورودی بالا

به لطف فناوری PFC کنترل شده دیجیتال، ضریب توان ورودی > 0.99، به طور موثر از آلودگی برق جلوگیری می کند، در هزینه انرژی برای مشتری صرفه جویی می کند.

7. طراحی قابل اعتماد

ساخته شده با پایه فیبر شیشه ای قوی (FR4) مدار مدار چاپی دو طرفه، شرکتی با اجزای دهانه بزرگ، قابلیت اطمینان را در محیط سخت بهبود می بخشد، تهویه خوب طراحی شده و پوشش منسجم، جلوگیری از تجمع گرد و غبار، بهبود مقاوم در برابر خوردگی.

8. برای سفارشی سازی باز است

بر اساس کنترلر قدرتمند و معماری باز، محصول می تواند برای مطابقت با نیاز به ادغام سیستم خودکار یا سیستم نظارت هوشمند سفارشی شود.

پارامترهای فنی:


مدل CNH110 1KR CNH110 1KRS CNH110 2KR CNH110 2KRS CNH110 3KR CNH110 3KRS
ظرفیت VA/W 1kVA/800W 2kVA/1.6kW 3kVA/2.4kW
توپولوژی یو پی اس آنلاین تبدیل دوبل
فاز ورودی تک فاز خروجی تک فاز
ورودی اصلی سیم کشی L/N+PE
ولتاژ محاسبه شده 208/220/230/240VAC
محدوده ولتاژ 90 ~ 300 VAC
محدوده فرکانس 40 هرتز-70 هرتز
ضریب توان ورودی ≥0.99
خروجی AC سیم کشی L/N+PE
ولتاژ خروجی 208/220/230/240VAC
تنظیم ولتاژ ± 1%
فرکانس خروجی 50/60 ± 4 هرتز (حالت همگام سازی) / 50/60 هرتز ± 0.1٪ (اجرای رایگان)
شکل موج موج سینوسی خالص
اعوجاج
(THDV%)
<2% (بار خطی)
<7٪ (بار غیر خطی)
بیش از بار
قابلیت
1 دقیقه @ 105٪ ~ 125٪ بار نامی
30 ثانیه @ 125٪ ~ 150٪ بار امتیازی
0.5Sec.@>150% بار امتیازی
بهره وری حالت AC/AC 88% 89% 90%
حالت DC/AC 86% 87% 88%
باتری
&
شارژ
ولتاژ نامی باتری ① 24VDC 36VDC
خارجی
48VDC
درونی؛ داخلی
72VDC
خارجی
48VDC
درونی؛ داخلی
96VDC
خارجی
درونی؛ داخلی
ظرفیت باتری 12V/7AH باتری خارجی بستگی دارد 12V/7AH
x4pcs
باتری خارجی بستگی دارد 12V/9AH
x4pcs
باتری خارجی بستگی دارد
X2pcs
زمان پشتیبان گیری > 6 دقیقه @ نیم بار > 6 دقیقه @ نیم بار > 6 دقیقه @ نیم بار
جریان شارژ مدل استاندارد با باتری داخلی: 1A
مدل زمان پشتیبان گیری طولانی: 4A
فیزیکی سبک شاسی قفسه نصب شده
ابعاد قفسه 1KR/1KSR/2KR/2KSR/3KSR: 438mm(W) x 88mm(2U)(H) x 360mm(D)
3KR: 438mm(W) x 88mm(2U)(H) x 500mm(D) شامل باتری داخلی
وزن (کیلوگرم) 13 8.5 18.5 11.5 21.9 12
HMI صفحه نمایش ال سی دی ولتاژ شبکه ورودی، فرکانس، سطح بار، حالت عملیات، وضعیت سلامت
استانداردها
رابط ارتباطی
1. پورت RS232
کارت افزونه اختیاری 2. کارت NMC: پشتیبانی از مانیتور از راه دور UPS از طریق برنامه تلفن هوشمند، صفحه وب، نرم افزار مانیتور کامپیوتر، سرور پشتیبانی / خاموش شدن NAS
3. کارت MODBUS،
4. کارت USB
5. کارت رله (بر اساس درخواست سفارش قبل از ارسال نیاز به مونتاژ دارد
محیط عملیاتی
تحمل
محدوده دما -10~50oC
رطوبت نسبی 0-98٪ (غیر متراکم)
نویز آکوستیک <55dB @ 1 متر

توجه داشته باشید:

① ولتاژ نامی باتری برای سفارشی سازی باز است

② ابعاد ممکن است برای قاب های مختلف متفاوت باشد

③ پیکربندی سوکت و ترمینال در پانل عقب ممکن است برای کشورها یا مناطق بر اساس سفارش متفاوت باشد

④ سفارشی سازی پارامتر بیشتر، لطفا با نماینده فروش تماس بگیرید



Technical parameters:

Model CNH110 1KR CNH110 1KRS CNH110 2KR CNH110 2KRS CNH110 3KR CNH110 3KRS
Capacity VA/W 1kVA/900W(Optional 1KW) 2kVA/1.8kW(Optional 2KW) 3kVA/2.7kW(Optional 3KW)
Topology Double Conversion Online UPS
Phase Single Phase Input Single Phase Output
Mains Input Wiring L/N+PE
Rated Voltage 208/220/230/240VAC
Voltage Range  90~300VAC
Frequency Range 40Hz-70Hz
Input Power Factor ≥0.99
AC Output Wiring L/N+PE
Output Voltage 208/220/230/240VAC
Voltage Regulation ±1%
Output Frequency 50/60±4Hz(Sync Mode) / 50/60Hz±0.1%(Free Run)
Waveform Pure Sine Wave
Distortion
(THDV%)
<2%(Linear Load)
<7%(None-Linear Load)
Over load
 capability
1Min@105%~125%Rated Load
30Sec.@125%~150%Rated Load
0.5Sec.@>150%Rated Load
Efficiency AC/AC Mode 88% 89% 90%
DC/AC Mode 86% 87% 88%
Battery
&
Charge
Rated Battery Voltage ① 24VDC 36VDC
External
48VDC
Internal
72VDC
External
48VDC
Internal
96VDC
External
Internal
Battery Capacity 12V/7AH External Battery Depends  12V/7AH
x4pcs
External Battery Depends  12V/9AH
x4pcs
External Battery Depends
X2pcs
Backup Time >6mins @ Half Load >6mins @ Half Load >6mins @ Half Load
Charging Current Standard Model with Internal Battery:1A
Long Backup Time Model :4A
Physical Chassis Style Rack-Mounted
Rack  Dimension 1KR/1KSR/2KR/2KSR/3KSR:  438mm(W) x 88mm(2U)(H) x 360mm(D)
3KR:  438mm(W) x 88mm(2U)(H) x 500mm(D)  Include Internal Battery
Weight (kg) 13 8.5 18.5 11.5 21.9 12
HMI LCD DISPLAY Input Mains Voltage, Frequency, Load level, Operation Mode, Health Status
Standards
Communication Interface
1.  RS232 PORT
Optional Extension Card 2. NMC Card:  Support remote monitor the UPS via Smart Phone APP, Web page,  PC Monitor Software , Support Server / NAS shutdown
3. MODBUS Card,
4. USB Card
5. Relay Card (Needs assembly according to order request before shipping
Operating Environment
Endurance
Temperature range -10~50oC
Relative Humidity 0-98%(Non-condensing)
Acoustics Noise <55dB @ 1 meters

Note:

① Battery rated voltage is open to customization

② Dimension might vary for different bezel

③ The socket and terminal configuration on the rear panel may be different for countries or regions according to order

④ More parameter customization,please contact sales representative
