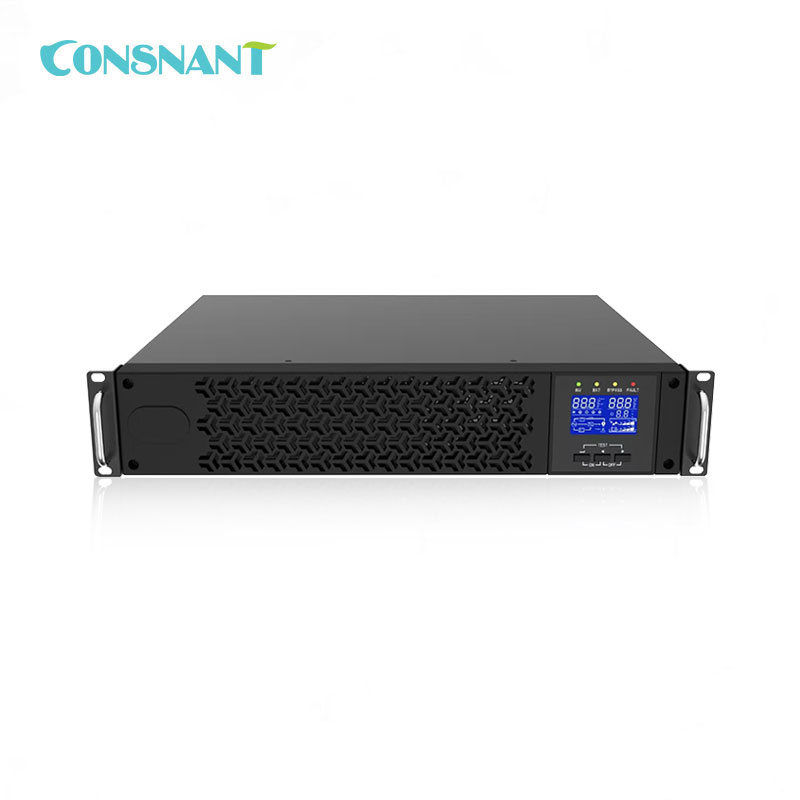

UPS 6 - 10KVA با فرکانس بالا Mount Rack

UPS 6 - 10KVA با فرکانس بالا Mount Rack

شماره مدل: CNH110RT 6 - 10KVA

ظرفیت اسمی: 6 – 10KVA

ولتاژ اسمی: 220VAC

حداکثر محدوده ولتاژ ورودی: 90 – 300VAC

فرکانس اسمی: 50/60 هرتز



فیلد برنامه:

  • مرکز اطلاعات
  • مخابرات
  • شبکه های محلی
  • سرورها
  • مورد شماره :

    CNH110 6 - 10KVA
  • سفارش (MOQ) :

    10 pcs
  • پرداخت :

    T/T
  • مبدا محصول :

    China
  • رنگ :

    RAL7035
  • بندر حمل و نقل :

    Shenzhen
  • زمان بین شروع و اتمام فرآیند تولید :

    3 weeks
  • وزن :

    14.6-39 Kg

UPS آنلاین 6-10KVA با فرکانس بالا Mount Rack

شرح

برگه اطلاعات یو پی اس آنلاین فرکانس بالا با رک 6-10KVA:


ویژگی:

1. زمان انتقال صفر

UPS آنلاین واقعی دوتایی، جامع ترین محافظت از تجهیزات حیاتی ماموریت را در برابر مشکلات کیفیت توان در محدوده وسیع ارائه می کند.

2. DSP کنترل دیجیتال مبتنی بر

کنترل دیجیتال پایه DSP پیشرفته عملکرد بالا ضریب توان ورودی بالا، اعوجاج کم را به ارمغان می آورد، بار را با منبع تغذیه AC موج سینوسی کامل تامین می کند.

3. محدوده شبکه ورودی فوق العاده گسترده

سازگار با محیط فوق العاده با محیط الکتریکی، با شبکه های بسیار گسترده 90 ولت ~ 300 ولت، 40 ~ 70 هرتز به خوبی بمانید، تخلیه باتری را به طور چشمگیری کاهش دهید، عمر باتری را طولانی تر کنید.

4. بهترین قابلیت بارگذاری

تا 0.9 ضریب توان خروجی، 50/60 هرتز با تنظیم خودکار، ولتاژ قابل انتخاب، کاملاً با همه نوع کاربرد مطابقت دارد.

5. Genset سازگار

قابلیت کار با طیف وسیعی از Genset، ایزوله کردن نوسانات و نویز از Genset، تامین برق پایدار و تمیز برای تجهیزات کاربر.

6. ضریب توان ورودی بالا

به لطف فناوری PFC کنترل شده دیجیتال، ضریب توان ورودی > 0.99، به طور موثر از آلودگی برق جلوگیری می کند، در هزینه انرژی برای مشتری صرفه جویی می کند.

7. طراحی قابل اعتماد

ساخته شده با پایه فیبر شیشه ای قوی (FR4) مدار مدار چاپی دو طرفه، شرکتی با اجزای دهانه بزرگ، قابلیت اطمینان را در محیط سخت بهبود می بخشد، تهویه خوب طراحی شده و پوشش منسجم، جلوگیری از تجمع گرد و غبار، بهبود مقاوم در برابر خوردگی.

8. برای سفارشی سازی باز است

بر اساس کنترلر قدرتمند و معماری باز، محصول می تواند برای مطابقت با نیاز به ادغام سیستم خودکار یا سیستم نظارت هوشمند سفارشی شود.

پارامترهای فنی:

مدل CNH110-6KRS CNH110-10KRS
ظرفیت VA/W 6kVA/5.4kW 10kVA/9kW
توپولوژی یو پی اس آنلاین تبدیل دوبل
فاز ورودی تک فاز خروجی تک فاز
ورودی اصلی سیم کشی L/N+PE
ولتاژ محاسبه شده 208/220/230/240Vac
محدوده ولتاژ 90 ~ 300 VAC
محدوده فرکانس 40 هرتز-70 هرتز
ضریب توان ورودی ≥0.99
خروجی AC سیم کشی L/N+PE
ولتاژ خروجی 208/220/230/240VAC
تنظیم ولتاژ ± 1%
فرکانس خروجی 50/60 ± 4 هرتز (حالت همگام سازی) / 50/60 هرتز ± 0.1٪ (اجرای رایگان)
شکل موج موج سینوسی خالص
اعوجاج <2% (بار خطی)
(THDV%) <7٪ (بار غیر خطی)
قابلیت بارگذاری بیش از حد 10 دقیقه @ 105٪ ~ 125٪ بار نامی
60 ثانیه @ 125٪ ~ 150٪ بار امتیازی
0.5Sec.@>150% بار امتیازی
بهره وری حالت AC/AC >93%
  حالت DC/AC >91%
باتری و شارژ ولتاژ نامی باتری 192/240VDC
باتری خارجی
ظرفیت باتری باتری خارجی بستگی دارد
زمان پشتیبان گیری باتری خارجی بستگی دارد
جریان شارژ مدل زمان پشتیبان گیری طولانی: 4A
فیزیکی سبک شاسی قفسه نصب شده
ابعاد قفسه یو پی اس: 438 میلی متر (W) x 88 میلی متر (2U) (H) x 500 میلی متر (D) بدون باتری داخلی
بسته باتری: 438mm(W) x 88mm(2U)(H) x500mm(D)
وزن (کیلوگرم) C6KRS: 14.6 کیلوگرم
C10KRS: 15.0 کیلوگرم
بسته باتری: 7AHx16 عدد: 39 کیلوگرم
HMI صفحه نمایش ال سی دی ولتاژ شبکه ورودی، فرکانس، سطح بار، حالت عملیات، وضعیت سلامت

استانداردهای ارتباطی

رابط

1. پورت RS232
کارت افزونه اختیاری 2. کارت NMC: پشتیبانی از مانیتور از راه دور UPS از طریق برنامه تلفن هوشمند، صفحه وب، نرم افزار مانیتور کامپیوتر، سرور پشتیبانی / خاموش شدن NAS
3. کارت MODBUS،
4. کارت USB
5. کارت رله (بر اساس درخواست سفارش قبل از ارسال نیاز به مونتاژ دارد

محیط عملیاتی

تحمل

محدوده دما -10~50oC
رطوبت نسبی 0-98٪ (غیر متراکم)
نویز آکوستیک <55dB @ 1 متر

توجه داشته باشید:

① ظرفیت و ولتاژ باتری برای سفارشی سازی باز است

② ابعاد ممکن است برای قاب های مختلف متفاوت باشد

③ پیکربندی سوکت و ترمینال در پانل عقب ممکن است برای کشورها یا مناطق بر اساس سفارش متفاوت باشد

④ سفارشی سازی پارامتر بیشتر، لطفا با نماینده فروش تماس بگیرید

Technical parameters:

Model CNH110-6KRS CNH110-10KRS
Capacity VA/W 6kVA/5.4kW(Optional 6KW) 10kVA/9kW(Optional 10KW)
Topology Double Conversion Online UPS
Phase Single Phase Input Single Phase Output
Mains Input Wiring L/N+PE
Rated Voltage 208/220/230/240Vac
Voltage Range 90~300VAC
Frequency Range 40Hz-70Hz
Input Power Factor ≥0.99
AC Output Wiring L/N+PE
Output Voltage 208/220/230/240VAC
Voltage Regulation ±1%
Output Frequency 50/60±4Hz(Sync Mode) / 50/60Hz±0.1%(Free Run)
Waveform Pure Sine Wave
Distortion <2%(Linear Load)
(THDV%) <7%(None-Linear Load)
Over load capability 10Min@105%~125%Rated   Load
60Sec.@125%~150%Rated Load
0.5Sec.@>150%Rated Load
Efficiency AC/AC Mode >93%
DC/AC Mode >91%
Battery&Charge Rated Battery Voltage 192/240VDC
External Battery
Battery Capacity External Battery Depends
Backup Time External Battery Depends
Charging Current Long Backup Time Model :4A
Physical Chassis Style Rack-Mounted
Rack Dimension UPS: 438mm(W) x 88mm(2U)(H) x 500mm(D) without Internal Battery
Battery Pack: 438mm(W) x 88mm(2U)(H)   x500mm(D)
Weight (kg) C6KRS :   14.6kg
C10KRS: 15.0kg
Battery Pack: 7AHx16pcs: 39kg
HMI LCD DISPLAY Input Mains Voltage, Frequency, Load level, Operation   Mode, Health Status

Standards Communication

Interface

1. RS232 PORT
Optional Extension Card 2. NMC   Card: Support remote monitor the UPS   via Smart Phone APP, Web page, PC   Monitor Software , Support Server / NAS shutdown
3. MODBUS Card,
4. USB Card
5. Relay Card (Needs assembly   according to order request before shipping

Operating Environment

 Endurance

Temperature range -10~50oC
Relative Humidity 0-98%(Non-condensing)
Acoustics Noise <55dB @ 1 meters

Note:

① Battery Capacity and voltage is open to customization

② Dimension might vary for different bezel

③ The socket and terminal configuration on the rear panel may be different for countries or regions according to order

④ More parameter customization,please contact sales representative
