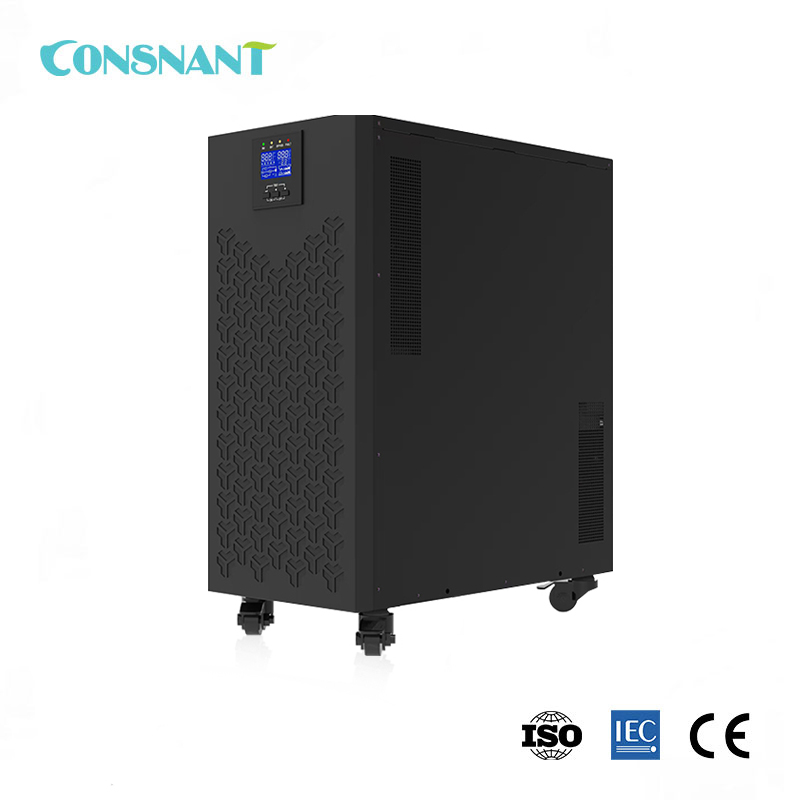

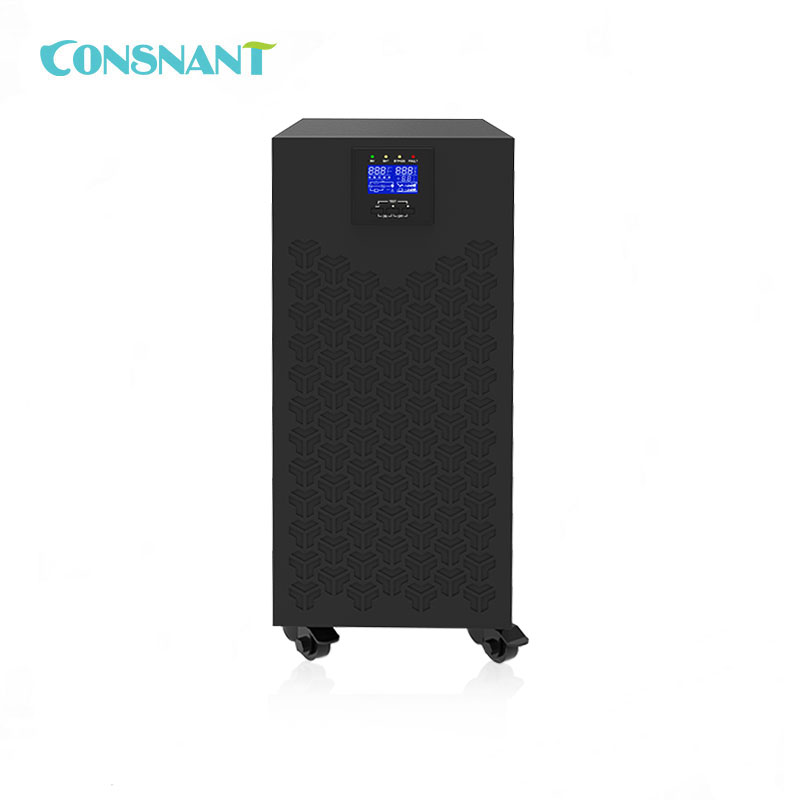

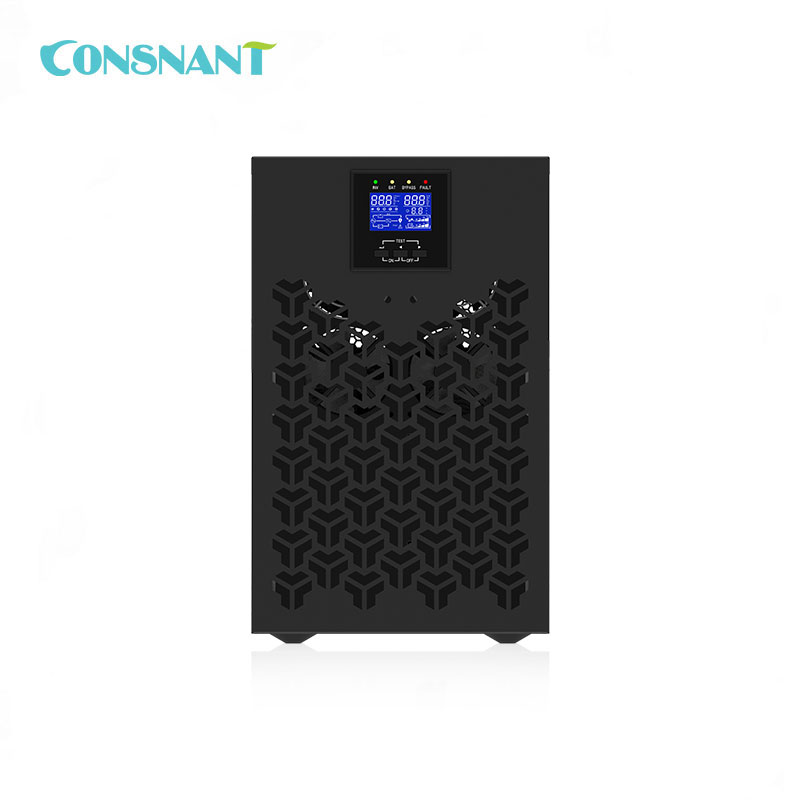

UPS آنلاین فرکانس بالا برج 6 - 10KVA
مورد شماره :
CNH110 6 - 10KVAسفارش (MOQ) :
10 pcsپرداخت :
T/Tمبدا محصول :
Chinaرنگ :
Blackبندر حمل و نقل :
Shenzhenزمان بین شروع و اتمام فرآیند تولید :
3 weeksوزن :
14.8-54.2 KgUPS آنلاین فرکانس بالا برج 6-10KVA
شرح
ویژگی:
1. زمان انتقال صفر
UPS آنلاین واقعی دوتایی، جامع ترین محافظت از تجهیزات حیاتی ماموریت را در برابر مشکلات کیفیت توان در محدوده وسیع ارائه می کند.
2. DSP کنترل دیجیتال مبتنی بر
کنترل دیجیتال پایه DSP پیشرفته عملکرد بالا ضریب توان ورودی بالا، اعوجاج کم را به ارمغان می آورد، بار را با منبع تغذیه AC موج سینوسی کامل تامین می کند.
3. محدوده شبکه ورودی فوق العاده گسترده
سازگار با محیط فوق العاده با محیط الکتریکی، با شبکه های بسیار گسترده 90 ولت ~ 300 ولت، 40 ~ 70 هرتز به خوبی بمانید، تخلیه باتری را به طور چشمگیری کاهش دهید، عمر باتری را طولانی تر کنید.
4. بهترین قابلیت بارگذاری
تا 0.9 ضریب توان خروجی، 50/60 هرتز با تنظیم خودکار، ولتاژ قابل انتخاب، کاملاً با همه نوع کاربرد مطابقت دارد.
5. Genset سازگار
قابلیت کار با طیف وسیعی از Genset، ایزوله کردن نوسانات و نویز از Genset، تامین برق پایدار و تمیز برای تجهیزات کاربر.
6. ضریب توان ورودی بالا
به لطف فناوری PFC کنترل شده دیجیتال، ضریب توان ورودی > 0.99، به طور موثر از آلودگی برق جلوگیری می کند، در هزینه انرژی برای مشتری صرفه جویی می کند.
7. طراحی قابل اعتماد
ساخته شده با پایه فیبر شیشه ای قوی (FR4) مدار مدار چاپی دو طرفه، شرکتی با اجزای دهانه بزرگ، قابلیت اطمینان را در محیط سخت بهبود می بخشد، تهویه خوب طراحی شده و پوشش منسجم، جلوگیری از تجمع گرد و غبار، بهبود مقاوم در برابر خوردگی.
8. برای سفارشی سازی باز است
بر اساس کنترلر قدرتمند و معماری باز، محصول می تواند برای مطابقت با نیاز به ادغام سیستم خودکار یا سیستم نظارت هوشمند سفارشی شود.
پارامترهای فنی:
| مدل | CNH110-6K | CNH110-6KS | CNH110-10K | CNH110-10KS | |
| ظرفیت | VA/W | 6kVA/5.4kW | 10kVA/9kW | ||
| توپولوژی | یو پی اس آنلاین تبدیل دوبل | ||||
| فاز | ورودی تک فاز خروجی تک فاز | ||||
| ورودی اصلی | سیم کشی | L/N+PE | |||
| ولتاژ محاسبه شده | 208/220/230/240Vac | ||||
| محدوده ولتاژ | 90 ~ 300 VAC | ||||
| محدوده فرکانس | 40 هرتز-70 هرتز | ||||
| ضریب توان ورودی | ≥0.99 | ||||
| خروجی AC | سیم کشی | L/N+PE | |||
| ولتاژ خروجی | 208/220/230/240VAC | ||||
| تنظیم ولتاژ | ± 1% | ||||
| فرکانس خروجی | 50/60 ± 4 هرتز (حالت همگام سازی) / 50/60 هرتز ± 0.1٪ (اجرای رایگان) | ||||
| شکل موج | موج سینوسی خالص | ||||
| اعوجاج | <2% (بار خطی) | ||||
| (THDV%) | <7٪ (بار غیر خطی) | ||||
| قابلیت بارگذاری بیش از حد | 10 دقیقه @ 105٪ ~ 125٪ بار نامی 60 ثانیه @ 125٪ ~ 150٪ بار امتیازی 0.5Sec.@>150% بار امتیازی |
||||
| بهره وری | حالت AC/AC | >93% | |||
| حالت DC/AC | >91% | ||||
| باتری و شارژ | ولتاژ نامی باتری | 144/192 VDC درونی؛ داخلی/ |
192/240VDC خارجی |
192VDC درونی؛ داخلی |
192/240VDC خارجی |
| ظرفیت باتری | 12V/7AHx12Pcs/ 12V/7AHx16Pcs |
باتری خارجی بستگی دارد | 12V/7AHx16Pcs/ 12V/9AHx16Pcs |
باتری خارجی بستگی دارد | |
| زمان پشتیبان گیری | > 6 دقیقه @ نیم بار | > 6 دقیقه @ نیم بار | |||
| جریان شارژ | مدل استاندارد با باتری داخلی: 1A مدل زمان پشتیبان گیری طولانی: 4A |
||||
| فیزیکی | سبک شاسی | برج | |||
| ابعاد برج | C6KS، C10kS: 190(W)X340(H)x534(D)mm C6K-12BAT:190(W)X360(H)x534(D)mm C6K-16BAT، C10K: 190(W)X456(H)x534(D) |
||||
| وزن (کیلوگرم) | C6K-12BAT: 37 کیلوگرم C6K-16BAT: 46.5 کیلوگرم |
14.8 کیلوگرم | C10K-7AHx16: 47.8 کیلوگرم C10K-9AHx16: 54.2 کیلوگرم |
16 کیلوگرم | |
| HMI | صفحه نمایش ال سی دی | ولتاژ شبکه ورودی، فرکانس، سطح بار، حالت عملیات، وضعیت سلامت | |||
| استانداردهای رابط ارتباطی | 1. پورت RS232 | ||||
| کارت افزونه اختیاری | 2. کارت NMC: پشتیبانی از مانیتور از راه دور UPS از طریق برنامه تلفن هوشمند، صفحه وب، نرم افزار مانیتور کامپیوتر، سرور پشتیبانی / خاموش شدن NAS 3. کارت MODBUS، 4. کارت USB 5. کارت رله (بر اساس درخواست سفارش قبل از ارسال نیاز به مونتاژ دارد |
||||
|
محیط عملیاتی تحمل |
محدوده دما | -10~50oC | |||
| رطوبت نسبی | 0-98٪ (غیر متراکم) | ||||
| نویز آکوستیک | <55dB @ 1 متر | ||||
توجه داشته باشید:
① ظرفیت و ولتاژ باتری برای سفارشی سازی باز است
② ابعاد ممکن است برای قاب های مختلف متفاوت باشد
③ پیکربندی سوکت و ترمینال در پانل عقب ممکن است برای کشورها یا مناطق بر اساس سفارش متفاوت باشد
④ سفارشی سازی پارامتر بیشتر، لطفا با نماینده فروش تماس بگیرید
Technical Parameters:
| Model | CNH110-6K | CNH110-6KS | CNH110-10K | CNH110-10KS | |
| Capacity | VA/W | 6kVA/5.4kW（Optional 6KW） | 10kVA/9kW（Optional 10KW） | ||
| Topology | Double Conversion Online UPS | ||||
| Phase | Single Phase Input Single Phase Output | ||||
| Mains Input | Wiring | L/N+PE | |||
| Rated Voltage | 208/220/230/240Vac | ||||
| Voltage Range | 90~300VAC | ||||
| Frequency Range | 40Hz-70Hz | ||||
| Input Power Factor | ≥0.99 | ||||
| AC Output | Wiring | L/N+PE | |||
| Output Voltage | 208/220/230/240VAC | ||||
| Voltage Regulation | ±1% | ||||
| Output Frequency | 50/60±4Hz(Sync Mode) / 50/60Hz±0.1%(Free Run) | ||||
| Waveform | Pure Sine Wave | ||||
| Distortion | <2%(Linear Load) | ||||
| (THDV%) | <7%(None-Linear Load) | ||||
| Over load capability | 10Min@105%~125%Rated Load 60Sec.@125%~150%Rated Load 0.5Sec.@>150%Rated Load |
||||
| Efficiency | AC/AC Mode | >93% | |||
| DC/AC Mode | >91% | ||||
| Battery&Charge | Rated Battery Voltage | 144/192VDC Internal/ |
192/240VDC External |
192VDC Internal |
192/240VDC External |
| Battery Capacity | 12V/7AHx12Pcs/ 12V/7AHx16Pcs |
External Battery Depends | 12V/7AHx16Pcs/ 12V/9AHx16Pcs |
External Battery Depends | |
| Backup Time | >6mins @ Half Load | >6mins @ Half Load | |||
| Charging Current | Standard Model with Internal Battery:1A Long Backup Time Model :4A |
||||
| Physical | Chassis Style | Tower | |||
| Tower Dimension | C6KS, C10kS: 190(W)X340(H)x534(D)mm C6K-12BAT:190(W)X360(H)x534(D)mm C6K-16BAT, C10K: 190(W)X456(H)x534(D) |
||||
| Weight (kg) | C6K-12BAT: 37kg C6K-16BAT: 46.5kg |
14.8kg | C10K-7AHx16: 47.8kg C10K-9AHx16: 54.2kg |
16kg | |
| HMI | LCD DISPLAY | Input Mains Voltage, Frequency, Load level, Operation Mode, Health Status | |||
| Standards Communication Interface | 1. RS232 PORT | ||||
| Optional Extension Card | 2. NMC Card: Support remote monitor the UPS via Smart Phone APP, Web page, PC Monitor Software , Support Server / NAS shutdown 3. MODBUS Card, 4. USB Card 5. Relay Card (Needs assembly according to order request before shipping |
||||
|
Operating Environment Endurance |
Temperature range | -10~50oC | |||
| Relative Humidity | 0-98%（Non-condensing） | ||||
| Acoustics Noise | <55dB @ 1 meters | ||||
Note:
① Battery Capacity and voltage is open to customization
② Dimension might vary for different bezel
③ The socket and terminal configuration on the rear panel may be different for countries or regions according to order
④ More parameter customization，please contact sales representative
