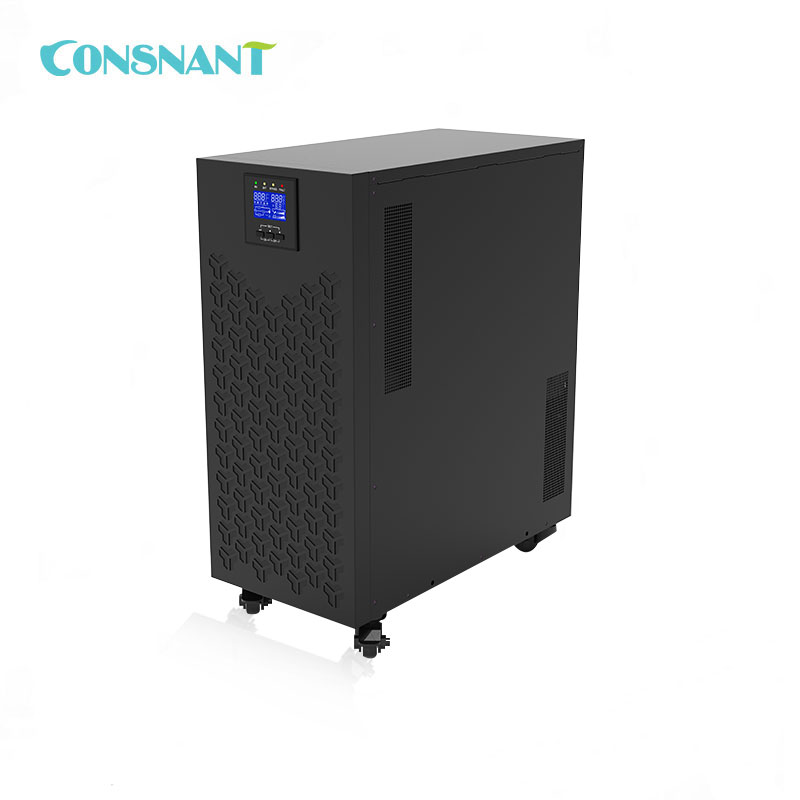

UPS آنلاین فرکانس بالا برج 10 - 20KVA

UPS آنلاین فرکانس بالا برج 10 - 20KVA

شماره مدل: CNH310 10 - 20KVA

ظرفیت اسمی: 10-20KVA

ولتاژ اسمی: 220VAC

حداکثر محدوده ولتاژ ورودی: 90 – 300VAC

فرکانس اسمی: 50/60 هرتز



فیلد برنامه:

  • مرکز اطلاعات
  • مخابرات
  • شبکه های محلی
  • سرورها
  • مورد شماره :

    CNH310 10 - 20KVA
  • سفارش (MOQ) :

    1 pcs
  • پرداخت :

    T/T
  • مبدا محصول :

    China
  • رنگ :

    Black
  • بندر حمل و نقل :

    Shenzhen
  • زمان بین شروع و اتمام فرآیند تولید :

    3 weeks
  • وزن :

    17-90.1 Kg

UPS آنلاین فرکانس بالا برج 10 - 20KVA

شرح

برگه اطلاعات یو پی اس آنلاین فرکانس بالا برج 10-20KVA:


ویژگی:

1. زمان انتقال صفر

UPS آنلاین واقعی دوتایی، جامع ترین محافظت از تجهیزات حیاتی ماموریت را در برابر مشکلات کیفیت توان در محدوده وسیع ارائه می کند.

2. DSP کنترل دیجیتال مبتنی بر

کنترل دیجیتال پایه DSP پیشرفته عملکرد بالا ضریب توان ورودی بالا، اعوجاج کم را به ارمغان می آورد، بار را با منبع تغذیه AC موج سینوسی کامل تامین می کند.

3. محدوده شبکه ورودی فوق العاده گسترده

سازگار با محیط فوق العاده با محیط الکتریکی، با شبکه های بسیار گسترده 90 ولت ~ 300 ولت، 40 ~ 70 هرتز به خوبی بمانید، تخلیه باتری را به طور چشمگیری کاهش دهید، عمر باتری را طولانی تر کنید.

4. بهترین قابلیت بارگذاری

تا 0.9 ضریب توان خروجی، 50/60 هرتز با تنظیم خودکار، ولتاژ قابل انتخاب، کاملاً با همه نوع کاربرد مطابقت دارد.

5. Genset سازگار

قابلیت کار با طیف وسیعی از Genset، ایزوله کردن نوسانات و نویز از Genset، تامین برق پایدار و تمیز برای تجهیزات کاربر.

6. ضریب توان ورودی بالا

به لطف فناوری PFC کنترل شده دیجیتال، ضریب توان ورودی > 0.99، به طور موثر از آلودگی برق جلوگیری می کند، در هزینه انرژی برای مشتری صرفه جویی می کند.

7. طراحی قابل اعتماد

ساخته شده با پایه فیبر شیشه ای قوی (FR4) مدار مدار چاپی دو طرفه، شرکتی با اجزای دهانه بزرگ، قابلیت اطمینان را در محیط سخت بهبود می بخشد، تهویه خوب طراحی شده و پوشش منسجم، جلوگیری از تجمع گرد و غبار، بهبود مقاوم در برابر خوردگی.

8. برای سفارشی سازی باز است

بر اساس کنترلر قدرتمند و معماری باز، محصول می تواند برای مطابقت با نیاز به ادغام سیستم خودکار یا سیستم نظارت هوشمند سفارشی شود.

پارامترهای فنی:


مدل CNH310 10K CNH310 10KS CNH310 15K 3C15KS CNH310 20K CNH310 20KS
ظرفیت VA/W 10kVA/9kW 15kVA/13.5kW 20kVA/18kW
توپولوژی یو پی اس آنلاین تبدیل دوبل
فاز ورودی تک فاز خروجی تک فاز OR
AC
ورودی اصلی
سیم کشی تک فاز L/N+PE OR
3 فاز (L1,L2,L3,N)/N+PE
ولتاژ محاسبه شده 208/220/230/240VAC
محدوده ولتاژ خط خنثی 90~300VAC
Line-Line 150~500VAC
محدوده فرکانس 40 هرتز-70 هرتز
ضریب توان ورودی ≥0.99
خروجی AC سیم کشی L/N+PE
ولتاژ خروجی نامی 208/220/230/240VAC
تنظیم ولتاژ ± 1%
فرکانس خروجی 50/60 ± 4 هرتز (حالت همگام سازی) / 50/60 هرتز ± 0.1٪ (اجرای رایگان)
شکل موج موج سینوسی خالص
اعوجاج <2% (بار خطی)
(THDV%) <7٪ (بار غیر خطی)
قابلیت بارگذاری بیش از حد 10 دقیقه @ 105٪ ~ 125٪ بار نامی
60 ثانیه @ 125٪ ~ 150٪ بار امتیازی
0.5Sec.@>150% بار امتیازی
بهره وری حالت AC/AC >94%
حالت DC/AC >92%
باتری
&
شارژ
ولتاژ نامی باتری 192VDC باتری خارجی 192/240VDC 192VDC باتری خارجی 192/240VDC 192VDC باتری خارجی 192/240VDC
12 ولت در 16 عدد 12Vx32pcs 12Vx32pcs
ظرفیت باتری 12V/7AH باتری خارجی بستگی دارد 12V/7AH باتری خارجی بستگی دارد 12V/7AH باتری خارجی بستگی دارد
زمان پشتیبان گیری > 6 دقیقه > 8 دقیقه > 6 دقیقه
@ نیمه بار @ نیمه بار @ نیمه بار
جریان شارژ مدل زمان پشتیبان گیری طولانی: 4A
فیزیکی سبک شاسی برج
ابعاد برج 3C10kS: 190(W)X340(H)x535(D)mm
3C10k: 190(W)X456(H)x534(D)mm
3C15/20kS: 238(W)X528(H)x540(D)mm
3C15/20k: 300(W)X700(H)x698(D)mm
وزن (کیلوگرم) 47.8 کیلوگرم 17.0 کیلوگرم 89.6 کیلوگرم 25.6 کیلوگرم 90.1 کیلوگرم 26.1 کیلوگرم
HMI صفحه نمایش ال سی دی ولتاژ شبکه ورودی، فرکانس، سطح بار، حالت عملیات، وضعیت سلامت
استانداردها
رابط ارتباطی
1. پورت RS232
2. پورت اترنت: پشتیبانی از مانیتور از راه دور UPS از طریق برنامه تلفن هوشمند، صفحه وب، نرم افزار مانیتور کامپیوتر، سرور پشتیبانی / خاموش شدن NAS
کارت افزونه اختیاری 3. کارت MODBUS،
4. کارت USB
5. کارت رله (بر اساس درخواست سفارش قبل از ارسال نیاز به مونتاژ دارد
محیط عملیاتی
تحمل
محدوده دما -10~50oC
رطوبت نسبی 0-98٪ (غیر متراکم)
نویز آکوستیک <60dB @ 1 متر

توجه داشته باشید:

① ولتاژ نامی باتری برای سفارشی سازی باز است

② ابعاد ممکن است برای قاب های مختلف متفاوت باشد

③ پیکربندی سوکت و ترمینال در پانل عقب ممکن است برای کشورها یا مناطق بر اساس سفارش متفاوت باشد

④ سفارشی سازی پارامتر بیشتر، لطفا با نماینده فروش تماس بگیرید





Technical Parameters:

Model CNH310 10K CNH310 10KS CNH310 15K  3C15KS CNH310 20K CNH310 20KS
Capacity VA/W 10kVA/9kW(Optional 10KW) 15kVA/13.5kW(Optional 15KW) 20kVA/18kW(Optional 10KW)
Topology Double Conversion Online UPS
Phase Single Phase Input Single Phase Output  OR
AC
Mains Input
Wiring Single Phase L/N+PE   OR
3 Phases (L1,L2,L3,N)/N+PE
Rated Voltage 208/220/230/240VAC
Voltage Range Line-Neutral  90~300VAC
Line-Line 150~500VAC
Frequency Range 40Hz-70Hz
Input Power Factor ≥0.99
AC Output Wiring L/N+PE
Rated Output Voltage 208/220/230/240VAC
Voltage Regulation ±1%
Output Frequency 50/60±4Hz(Sync Mode) / 50/60Hz±0.1%(Free Run)
Waveform Pure Sine Wave
Distortion <2%(Linear Load)
(THDV%) <7%(None-Linear Load)
Over load capability 10Min@105%~125%Rated Load
60Sec.@125%~150%Rated Load
0.5Sec.@>150%Rated Load
Efficiency AC/AC Mode >94%
DC/AC Mode >92%
Battery
&
Charge
Rated Battery Voltage 192VDC 192/240VDC External Battery 192VDC 192/240VDC External Battery 192VDC 192/240VDC External Battery
12Vx16pcs 12Vx32pcs 12Vx32pcs
Battery Capacity 12V/7AH External Battery Depends 12V/7AH External Battery Depends 12V/7AH External Battery Depends
Backup Time >6mins >8mins >6mins
@half Load @half Load @half Load
Charging Current Long Backup Time Model :4A
Physical Chassis Style  Tower
Tower Dimension  3C10kS: 190(W)X340(H)x535(D)mm
3C10k: 190(W)X456(H)x534(D)mm
3C15/20kS: 238(W)X528(H)x540(D)mm
3C15/20k: 300(W)X700(H)x698(D)mm
Weight (kg) 47.8kg 17.0kg 89.6kg 25.6kg 90.1kg 26.1kg
HMI LCD DISPLAY Input Mains Voltage, Frequency, Load level, Operation Mode, Health Status
Standards
Communication Interface
1.  RS232 PORT
2. Ethernet Port:  Support remote monitor the UPS via Smart Phone APP, Web page,  PC Monitor Software , Support Server / NAS shutdown
Optional Extension Card 3.  MODBUS Card,
4. USB Card
5. Relay Card (Needs assembly according to order request before shipping
Operating Environment
Endurance
Temperature range -10~50oC
Relative Humidity 0-98%(Non-condensing)
Acoustics Noise <60dB @ 1 meters

Note:

① Battery rated voltage is open to customization

② Dimension might vary for different bezel

③ The socket and terminal configuration on the rear panel may be different for countries or regions according to order

④ More parameter customization,please contact sales representative
